úterý 13. září 2016

Duplexer Procom DPF70/6

 Letos jsem ze setkání z  Friedrichshafenu přivezl duplexer Procom - DPF70/6. Proč? Mám v plánu nahradit OK0BM malinkým železem přímo u antény.  Upravenou Nokii 620 a malý duplexer k tomu. Důvodů je víc, jeden z nic je  např. eliminace dlouhého koaxu od převaděče k anténě, stačí jen "levný" napájecí kabel. Ostatně se tak už dnes řeší i komerční technologie GSM a většina střev je napchána přímo k anténě. Kromě úspory již zmíněného koaxu se to v případě převaděče projeví i na parametech převaděče. Ale to už jsem trochu odbočil.
Tenhle nížepopsaný stál 30E, ještě ve Friedrichshafenu na burze jsem koukal, za kolik se dá pořídit "normálně":
RScom  ,  Hamshop.nl  ,

Duplexer ležel doma v regálu a protože se blíží zima, chtěl jsem s tím trochu hnout.
Vypadá pěkně, nápadně připomíná čínské výrobky.  Těžko říct, kdo to od koho okopíroval, jisté je, že tenhle kousek je o něco "značkovější" než čína. Alespoň nálepka Procom , Denmark dává naději, že to bude lepší než "čína". Hmotnost krásných 950 g,  mechanicky velmi pěkně provedené, tuhé a sešroubované torxíky.



Zde je možno okouknout duplexer detailně: Procom DPF70/6
Jediná vada na kráse jsou BNC konektory  , ale alespoň to je o něco lehčí. Také mě trochu znepokojoval údaj  Spacing: 9-13MHz, i když údah DPF 70/6 by měl logicky ukazovat na 70 cm pásmo a 6MHz  minimální odstup  kmitočtů.  Ale dle datasheetu se opravdu jedná o 9-13MHz : DPF70/6
V prospektu lze vyčíst z grafu úplně vpravo útlum HIGH portu o něco lepší než 0,5 dB !!... a zmiňují i teplotní stabilitu 4,5ppm/C    Protože jsem měl trochu času a zvědavost nedala,
připojil jsem k voobleru a....

Původní naladění pro kmitočet 429,9/419,9MHz ( tedy s odstupem 10MHz )  bylo s útlumem cca 0,9 dB a odstupem ( rejekcí ) okolo 89 dB. Tak jsem začal kroutit, ladit. Bylo třeba všechny písty vytáčet ven, bude to na vyšším kmitočtu.
Ladí se mnohem lépe než 12-ti dutinový HUBER & SUHNER  u kterého bylo třeba zkrátit ladicí šrouby a kromě 12 dutin ladit i vazby. Zkrátka se kroutí směrem ven a kouká se na obrazovku, jak hrby cestují.
Přeladění tvalo asi 2 hodiny, mám k dispozici jen dvouportový přístroj a musím vždy přendat TX a RX větev.
Výsledek je naprosto vynikající. Samozřejmě ve srovnání s t Huber-Suhnerem je tam nepatrně větší útlum v propustném pásmu, ale v izolaci je to skoro srovnatelné!!! Ale je fakt, že Procom je "jen" rejekční a vše kolem rejekce jde do RX narozdíl od obřího Huber-Suhner duplexeru, který oba kmitočty filtruje.  Ale i tak mě tenhle malinký duplexer příjemně překvapil svými parametry. Posuďte sami:



Nádhera, spokojenost!  I přes to, že duplexer je určený pro odstup 9-13MHz je výsledné naladění výborné.
  Ještě jsem zkusil nechat duplexer za oknem na rozpáleném sluníčku a v mrazáku při -12 stupních.  Paradoxně, když byl na slunci jen se nepatrně zmenšil ( o 0,1dB ) průchozí útlum. Po vyndání z mrazáku to sedělo naprosto stejně jako při pokojové teplotě. Spektrák ( s tracking gen.) jsem stále opakovaně cejchoval i s měřícími šňůrami ( a BNC spojkou) , aby bylo měření přesné. Zejména nízké hodnoty útlumu +/- 0,2 dB cestují s oteplením přístroje. Také jsem zkoušel prohnat duplexerem výkon a měřit útlum pomocí úbytku výkonu  Přesně 20W do duplexeru a  ven v TX větvi vylezlo "jen"  16,5W - přesně to odpovídá naměřeným údajům ze spektráku.
Závěr?
  Oproti čínskému duplexeru, který není teplotně kompenzovaný a má i horší parametry je Procom určitě  kvalitnější.   Ale vycházím z modelu SQ450-N zakoupeného na 409shop.com, který jsem ladil a útlumem jsem se nedostal pod 1,3dB, izolace okolo -75dB. Ale teplotně to bylo závislé hlavně při vyšších teplotách, kde  klesala rejekce. A při  skoro dvojnásobném průchozím útlumu je při větších výkonech již znatelné oteplení.


Možná jiné modely čínských duplexerů jsou jiné, ale neměl jsem možnost otestovat. V praxi to samozřejmě při použití kvalitních TX a RX nemusí mít takový vliv na celkové parametry převaděče, ale výborné parametry potěší, zvlášť při takovém poměru k ceně a velikosti. Prodejce ve Friedrichshafenu měl duplexerů hodně (celá plná přepravka) a tohle je opravdu bezvadný kousek, za který těch 30E určitě  stojí dát.
Doufejme, že se příští rok znovu objeví.


sobota 10. září 2016

Holice 2016

Tak. Já po jednadvacáté, o5 se mnou jel můj syn Martin a syn mé sestry Lukáš. Oba se na akci moc těšili, letos chtěli být na place dva dny. Zajistil jsem tedy ubytování  v SPS auto - v domově mládeže.
V pátek ráno jsme vyjeli v 4:00 hod, můj syn ač to bylo poměrně brzy vylétnul z postele jako nikdy. Kéž by takhle vstával i do školy.


Oba kluci s visačkami, Luky patrně letos naposledy zdarma....



Já 70 kč na oba dny - vyfasovat spínací špendlík ..



a hurá na plac!
Všichni jsme měli PMR  a byli v kontaktu. I když spojení občas vázlo - někdy musím klukům osvětlit zásady rádové komunikace.  Zvlášť v prostředí, kde je rádiový smog , na jednom kanále je mnoho podskupinn
(a vzájemně se rušíme, aniž bychom o tom věděli - CTCSS )
  musí být spojení ve stylu potvrzování - rozuměl jsem ... atd...






Tady Martin skoupil několik motorů s převodovkou - k Merkuru se budou hodit.
Za 35 kč elektromotorek s pěknou robustní převodovkou do pomala.  Luky ukořistil větší , původně stěračový motor.



 Nutná zastávka u auta, které bylo zaparkováno cca 200m od vstupu na burzu. Povinně napít, najíst, namazat proti spálení od sluníčka a hurá zase na plac!



Tady jsme nakoupili zásobu nůžek, peánů a pinzet. Zejména nůžky po loňském nákupu obdivovali v celé rodině, tak jsme letos v tomhle stánku opravdu něco utratili. Nůžky výborné, běžně se podobné prodávací okolo 200-300 kč.

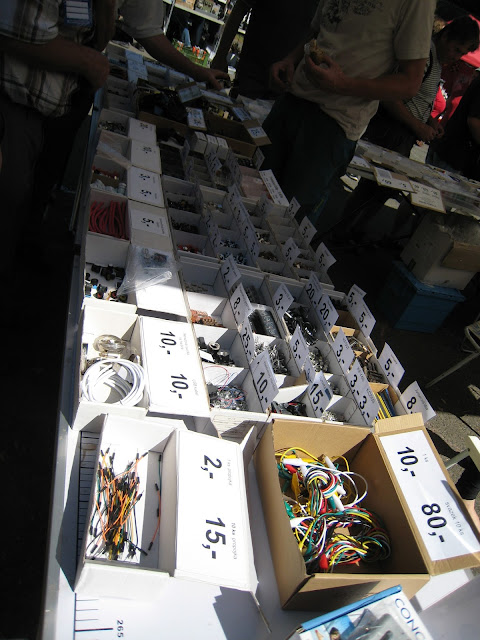

Výprodej součástek - tady byli kluci pečení-vaření! Hodně zajímavých věcí za zajímavé ceny, i já koupil nějaké Nipon elyty různých kapacit. Ostatně letos jsem měl v plánu se zásobovat elektrolytickými kondíky všech různých kapacit. Množí se průmyslová elektronika, kde je nejčastější a téměř jedinou závadou vadný/vyschlý elektrolyt.  Je nejlépe preventivně vyměnit všechny, nicméně nákup kvalitnějších kapacit se dnes  poněkud prodraží. Jinde jsem nakoupil i krabice s páskovanými kondíky v počtu 2000ks   za zlomkovou cenu nových! Kontrolní namátkové měření doma ukázalo, že budou všechny OK  :-)







Druhý den parkujeme o5 kousek od vstupu, ve stínu pod stromem. Na plac jsme přišli trochu pozdě, poněkud déle nám trvalo vypravit se z domova mládeže.


Rok od roku návštěvnost menší. Kdeže jsou ty doby, kdy člověk nemohl projít davem a  stále do někoho narážel. Asi se už opakuju , ale podobné tendence jsou vidět i ve Friedrichshafenu a jinde... SRI

















Zajímavý stánek s fotovoltaikou. 40W amorfní panel za 1000 kč - pěkná cena.
A 20W malý kousek za 800kč. Luky měl zálusk, ale nakonec nekoupil.
A udělal dobře, panel, co už měl doma jsme kontrolovali a dává potřebných 90-100mA, které dávat má.


Na obědě v místní restauraci. Osvěžení - fofola. Luky prohlásil, že si příští rok udělá koncesi.
Zahrnu ho nějakou literaturou a možná, že už příští rok bude mít v Holicích vlastní volačku. Předpoklady k tomu má, no uvidíme. Martin má ještě času dost, ale za těch 5 let .... no uvidíme!!!!! OK1MK má připravenou, zatím je na mě :-)







Zde se vykupoval elektrošrot - letošní výkupy byly ve znamení sat receivrů. Skylink přešel na HD vysílání a rázem jsou tisícovky nepotřebných SD přijímaču. A kde jinde by se měly objevit?



V sobotu v 15:00 hodin odjíždíme, s sebou nabíráme jednoho pasažéra, který přijel z Šumavy vlakem.


Příští rok kluci jednoznačně chtějí zase , mají to jako malé Vánoce. Asi se nebudu muset přemlouvat a o5 vyrazím s nimi.  Takže snad naviděnou v Holicích v roce 2017!!!!
