středa 9. listopadu 2022

Příjem zkušebního vysílání DRM na 954kHz

    DRM – Digital Radio Mondiale je standard pro digitalizaci klasického AM vysílání. Digitálním zpracováním signálu pomocí modulace a komprese lze údajně dosáhnout srovnatelné nebo lepší kvality zvuku než u FM vysílání a zároveň lze snížit až pětkrát požadavky na výkon vysílače v porovnání s klasickým AM vysíláním. Dnes po celém světě vysílá s technologií DRM asi 75 radií. Nejvíce stanic vysílá z Evropy a z Asie. Seznam stanic si můžete prohlédnout zde.

  Historicky byly první testy technologie u nás provedeny v roce 2003 Českými Radiokomunikacemi ve spolupráci s Českým rozhlasem. vysílalo se na 774kHz z Hradce králové program stanice     ČRO 6.  První stále vysílání české stanice bylo spuštěno v roce 2006, a to mezinárodní vysílání ČRO 7 Praha z britského Rampishanu. Rádio vysílalo až do roku 2010, pak to vypli díky snížení rozpočtu od ministerstva zahraničí. V roce 2009 například začalo na technologii DRM vysílat All India Radio, které pokrylo až 600 milionů lidí.

Pilotní vysílání zahájily České radiokomunikace letos  v červenci a  spuštěné bylo kvůli ověřování a nastavení různých modulačních parametrů, pokrytí a dosah ve dne i v noci, využitelná kapacita sítě a odolnost proti rušení.

Signál DRM je šířen výkonem 3,1 kW z Českých Budějovic na kmitočtu 954 kHz z vertikálního příhradového anténního systému o výšce 107 m. Je  vysílána rozhlasová stanice ČRo Radiožurnál. ČRA pro příjem a vyhodnocení využijí specializované měřicí přístroje a také speciální přijímače SDR.

Nějaké podrobnosti lze nalézt např. zde. Podrobnosti o DRM standardu, typu modulace atd. jsou pak tady.

     Byť je vysílání jen dočasné a dle informací bude po nějaké době ukončeno, je mezi radioamatéry velký zájem si vyzkoušet toto vysílání zachytit/dekódovat. Možná to znáte – některé věci obecně nemají smysl, ani budoucnost, ale člověk je tvor zvídavý a musí si občas vyzkoušet i takové věci, které jsou jaksi zbytečné. U DRM zbytečné v tom smyslu, že tu již máme velmi slušné pokrytí DAB a na malém komerčním a dostupném přijímači lze zachytit spoustu stanic ve slušné kvalitě. Tak proč se o to pokoušet jinak? Proč takové „sebemrskačství“ ?  Protože je to výzva, protože o není tak jednoduché a na trhu na to chybí hotové přijímače.  Minimálně se při tom člověk něco naučí, nezblbne něco si vyzkouší a i když to nebude mít  budoucí reálné využití, může se zkušenost hodit.  V momentě, kdy zjistíte, že to funguje, jak se to ovládá a nastavuje, co to umí to ale zpravidla člověka přestane bavit. V mém případě to byla i sázka, když jsem prohlásil, že to doma v Klatovech musí jít poslouchat, když mám signál i na feritce.Tu jsem zkusil připojit pomocí jednoduchého zesilovače s legendárním BF245 rovnou k SA:



Výhoda tohodle zapojení je, že se feritová anténa nezatlumí nízkou impedancí SA a LC obvod je minimálně zatěžován vstupní impedancí tranzistoru. Bohužel BF245 se již nevyrábí a náhrady ve formě BF545 se k  bastlení nehodí, neboť jsou SMD.  SRI




Odstup je pouhých 10dB, na feritku to asi nepůjde. Chtělo by to ještě zesílit víc..


 Zkusil jsem stanici poslouchat na starém DRM přijímači HIMALAYA 2009, bohužel neúspěšně. Patrně díky starému ( úplně původní FW byl požkozený )  FW v přijímači, který neumí dekódovat AAC+. Novější nejde sehnat a FW co jsem sehnal umí jen kodek AAC. Nakonec  údaj MER na display  je jen cca 3,7 dB i s externí anténou a to je pro příjem nedostatečné. Sice display ukáže název programu, ale nic nedekóduje, ticho..




  Příjem DRM v amatérských podmínkách jsem zkoušel i pomocí mého transceiveru FLEX . A dále také pomocí RTL-SDR „klíčenky“ do USB portu a počítače. Už protože je to nejlevnější způsob, jak si DRM příjem „osahat“.  PC má dnes každý, SW lze stáhnout zdarma a RTL-SDR „dongl“ lze zakoupit za cenu do 300kč. Většina z nás ho ale stejně má někde v šuplíku. Je třeba použít verzi V3, která umí příjem i HF pásma. Já mám starší verzi V2, která umí přijímat v rozsahu cca 30-1700MHz.



   Lze použít také, ale je třeba použít UP-convertor na vstupu , který  zkonvertuje signály z pásma středních vln někam  mezi oněch 30 – 1700MHz. Nebo mnohem jednodušeji použít mod „direct sampling“. Je to mod, který využívá samotný převodník v RTL-SDR ( bez tuneru ) a signál je zpracován přímo na  I nebo Q vstupech. Kdo ještě RTL-SDR nevyzkoušel, rozhodně doporučuji jako levný přijímač vyzkoušet, velmi dobře lze poslouchat na KV, VKV radioamatérská pásma včetně SSB signálů. Lze poslouchat  i  leteckou komunikaci  v AM na 120-130MHz, případně příjem ADS-B majáků letadel na 1090MHz včetně dekódování jejich polohy. Podobně velké lodě na moři.  Jde přijímat i profesionální služby v pásmu 80,160 a 450MHz včetně digitálních DMR sítí.     ( pozor nezaměňovat s DRM ). Jde přijímat i dekódovat polohu, a parametry meteorologických sond v pásmu 403MHz,   jde dekódovat různé FAX protokoly s počasím...  Existuje i experimentální SW, kterým lze přijímat a dále zpracovávat i GSM signály. Všechno výše popsané jsem osobně vyzkoušel a i když mám mnohem lepší přijímače, je právě RTL-SDR dongl ten, který se nebojím nechat trvale připojený na LW anténě na chalupě.  Prostě za málo peněz hodně muziky, ale je třeba vědět, jak RTL-SDR správně použít v tom či onom případě.

   Při použití externí antény je třeba vždycky zajistit, aby se na vstup nedostaly nějaké nežádoucí silné signály VKV rozhlasu, TV a GSM, LTE vysílačů, které mohou být klidně o 50dB silnější, než úroveň žádoucího přijímaného kmitočtu. Vstup je širokopásmový a RTL-SDR má pouze 8 bitový převodník – vstup může zahltit právě nějaký silný místní signál. 8 bitů  zpracování A/D by mělo dle pravidla  1bit=cca 6dB mít dynamiku  8x6 = 48dB. V praxi jsem ale naměřil  víc, cca 55 – 60dB, vliv na to bude mít nějaké integrované AVC, nebo prosté matematické průměrování, které nejspíš převodník umí. Při určitých vzorkovacích kmitočtech ( 2000kHz ) jsem dokonce naměřil dynamiku  od cca -35dBm do  - 100dBm ( 65dB ) , ale při silných signálech od cca -50 dBm a méně se v pásmu začínají objevovat různé signály, které tam rozhodně být nemají.

   V praxi pro příjem DRM pomocí RTL-SDR ( a obecně SV a KV AM ) použijeme  nějakou dolní propust s mezním kmitočtem cca 15MHz, nebo přímo filtr na pracovní kmitočet, který chceme přijímat. Bez této „preselekce“ nemá vůbec žádný smysl se o cokoliv pokoušet s výjimkou např. přijmu FM VKV rozhlasu na „kus drátu“.  Nebo lze přímo na vstup připojit např. krátkovlnnou laděnou rámovou anténu, smyčku,  která má sama o sobě již slušnou selektivitu, případně feritovou anténu s ladicím kondenzátorem a případným zesilovačem. V mém případě jsem v QTH Klatovy použil pro příjem DRM z Českých Budějovic drátovou (LW) anténu délky cca 25m s dolní propustí 30MHz a preselektorem. Ten je původní pro pásmo 3,5 – 21MHz.  A úpravou (zvětšením indukčnosti pro 3,5MHz) jsem přidal ještě pásmo 800-1900kHz a naladil propustné pásmo na střed DRM signálu: 954kHz:




  Před vlastními pokusy jsem zkusil prohlédnout pásmo cca 500kHz – 1500kHz  spektrálním analyzátorem a zjistil několik silných  vysílačů.




 Signál DRM na 954 kHz je mezi nimi poměrně utopený - těsně vedle je nějaký signál na 985kHz.. Bohužel se ukázalo, že v pásmu jsou další silné signály, které nebyly vůbec vidět kvůli velkému kroku nastavenému na SA. Objevuje se např. signál na 515,625kHz s úrovní -41dBm, nebo 616kHz -38dBm. Signály jsou čisté nosné , v druhém případě modulované brumem 50Hz a nejspíš pocházejí z nějakých spínaných zdrojů v okolí. Jsou vidět jen při BW  nastaveném na 10Hz. Ve večerních hodinách se pak objevují silné signály zahraničních AM vysílačů.

   Pro příjem signálů pomocí RTL-SDR používám SW HDSDR ve verzi 2.80 .




 Připadá mi lepší než oblíbený SDRSharp ve kterém jsou nějaké chyby. Např. nefunguje dobře  výstup v režimu RAW, některé verze ve spojení s Ryzen procesory mrznou. Při použití v propojení s DREAMem  ( výstup  USB a příslušné posunutí f RX ) byl i o něco horší s/š než u HDSDR. Nepřišel jsem na to proč i když jsem laboroval s nastavením. SDRSharp také od verze v1700 změnil desing – pro mě nepříjemná změna. A také je třeba instalace runtime… L

  Do HDSDR je třeba přidat soubor  ExtIO_RTL2832.dll jinak nebude fungovat ovládání RTL-SDR donglu. Samozřejmě je třeba do systému nainstalovat driver „zadig“ RTL-SDR. Používám všude verzi 2.7, je funkční i na W11. Na deskách s Ryzenem nefunguje RTL –SDR v USB 3.0 portech. Hodně jsem se s tím vyvstekal u kamaráda, kde nechtěl RTL-SDR fungovat. Driver zadig hlásil úspěšnou instalaci, avšak RTL-SDR nebyl v systému vidět. Na Ryzenech (zkoušeno 1x stolní PC a 1x NTB)  je i nějaký další problém s RTL-SDR co používají tuner E4000, zřejmě nefunguje správně komunikace s tímto donglem, protože velmi dlouho trvá, než se tuner přeladí. Reakce na změny v SDRSharp jsou někdy neúměrně dlouhé a nastavování vyžaduje trpělivost.

  V HDSDR pak nastavujeme u RTL-SDR direct sampling:




 Šířku pásma na cca 9kHz a výstup digital.



Úroveň volume v HDSDR nastavíme tak, aby signál na bargrafu v hlavní obrazovce programu DREAM nebyl  přebuzený - v červeném poli.






Já používám vzorkovací kmitočet 300kHz. Je  ale možné, že s jiným vzorovacím kmitočtem bude lepší odstup s/š, nevnikají pak například na vodopádu různé aliasy v užitečné šířce přijímaného spektra. Je třeba ostatní předvolené vzorkovací kmitočty vyzkoušet. V žádném případě neznamená, že pokud použijeme menší  vzorkovací kmitočet a uvidíme ve spektru jen menší šířku pásma s absencí silných signálů, že tam nemohou vadit. Pokud na vstupu SDR ten signál je, může vadit i když ho díky nastavenému kmitočtu samplování nezpracujeme a nevidíme na vodopádu!

   Pro vlastní dekódování jsem použil známý SW DREAM. S některými verzemi je problém, řve to, že chybí soubory wpcap.dll a packet.dll.  A nejde bez problému přepínat zvukové vstupy a výstupy. Pokud zkusíme přepnout zvukový vstup z interní zvukové karty např. na virtuální kabel, DREAM spadne.  Našel jsem ale starší verzi 2.1.1 , která je stabilní, nepadá, ale neumí zase dekódovat  xHE-ACC ( ACC+) .  Stačí ale do adresáře DREAM dokopírovat soubor faad2_drm.dll , který tam není nejspíše z nějakých licenčních důvodů. Pak dekódování funguje bezchybně. Kromě programu HDSDR, driveru ZADIG pro RTL-SDR a programu DREAm pro dekódování DRM je třeba ještě další program: WB CABLE. Jedná se o program, který zajistí virtuální propojení audio výstupu z programu HDSDR do programu DREAM. Jedná se o verzi virtuálního kabelu „zdarma“ podobné programy jsou i v placené verzi.

V HDSDR pak zvukový výstup nastavíme na vstup tohoto virtuálního kabelu, v DREAMu pak vstup nastavíme na výstup virtuálního kabelu. Zvukový výstup pak není směrován z HDSDR do reproduktorů ale do VB a zvukový výstup z Dreamu je třeba nastavit do reproduktorů.

Pokud dodržíme doporučená nastavení a odstup s/š v záložce Evaualtion dialog v programu DREAM jeSNR  alespoň 13-15dB, mělo by dojít k dekódování a přehrávání audio signálu:

 K zobrazení  parametrů DRM stanice v úvodní obrazovce programu DREAM stačí i menší odstup s/š.



Video z přehrávání DRM signálu na stolním PC:

Video youtube



   Nejhorší výsledky jsou ve večerních hodinách, signál je občas nedekódovatelný, zvedá se rušení . Mezi 4-16 hodinou  je příjem lepší, bezproblémový.  Nejsilnější signál bývá okolo 18-20 hodiny. I při této páře ale dekódování „zabije“ nějaký další rušicí signál:



   Bez anténního filtru, preselektoru to nefunguje.  Musíme si uvědomit, že signál jde prakticky rovnou na vstupní nohu převodníku/procesoru. A převodník použitého přijímače má jen 8bitů a jakékoliv přetížení má za následek poškození přijímaného signálu i když to na vodopádu nemusí být vidět. Oproti AM signálu je třeba bezchybně přijímat cca 9kHz široké pásmo. Zdá se , že použitý výkon 3kW je poměrně velký, ale proti CW signálu kde stačí šířka přijímaného signálu např. jen 100Hz  je  DRM mnohem více náročné.  Takový CW morse signál  v pásmu 1,8MHz s vyzářeným výkonem 1W je slyšitelný a dekódovatelný bez problémů po celé Evropě. U DRM jsou jiné poměry, jedná se vlastně o širokopásmový datový přenos  a i když je modulace poměrně odolná, musí být odstup signál/šum na nf straně přijímače alespoň 15dB. To samo o sobě znemožňuje kvalitní příjem v zarušeném prostředí s velkým šumovým pozadím. Obecně města, průmyslové aglomerace kde ruší dnes prakticky vše. Počínaje výkonnými měniči  FW elektráren přes indukční systémy ohřevu a konče levnými čínskými síťovými nabíječkami, kde výrobce ve snaze jakkoliv ušetřit neosazuje vstupní a výstupní filtry: http://ok1mhk.blogspot.com/2012/06/zdroj-k-ft-817.html

   Příjem v pásmu SV a KV znemožňuje i hojně rozšířené ADSL a VDSL byť provozované na symetrických kabelech vyzařuje a zvedá úroveň šumu na pozadí.

  To jsou patrně důvody bránící většího rozšíření DRM v praxi. Na rozdíl od DAB totiž jsou průmyslové lokality, kde je příjem dlouhých, středních a krátkých vln naprosto nemožný. I kvůli tomu já používám vzdálený RX na chalupě, kde je lokalita skoro rádiově čistá a vysílám pak ze svého QTH v Klatovech. A i s obyčejným SDR 8bit dongle mám na chalupě mnohem lepší příjem než ve městě. Šum na pozadí je tam  „jen“  S 6 , t.j na úrovni okolo  - 90dBm. Pro srovnání ve městě mám  šum v klidu na úrovni -70 až – 65dBm, některé frekvenční úseky ale i okolo -50dBm!!!

 Obecně lze vlastně pro příjem DRM použít jakýkoliv SDR přijímač a jeho výstup pomocí virtuálního kabelu poslat do proramu DREAM. Na stránce http://sdr.ipip.cz/hardware   je výčet dostupných SDR  přijímačů spolu s uvedenými parametry. S kvalitními SDR RX je příjem mnohem jednodušší, není třeba preselekce, SDR přijímače mají již zabudované nějaké vstupní propusti a hlavně mají mnohem větší dynamický rozsah díky použití A/D převodníků s více než 8 bity.

Pro úspěšný příjem jde využít i nějaký upravený SW analogový přijímač. Analogovým přijímačem je míněn i takový, který má digitální stupnici a zpracování signálu probíhá standardně pomocí jednokonverzního nebo dvojkonverzního směšovače a demodulátoru.  Je třeba vytáhnout ven z rádia výstup  MF na 450kHz ( 455, 465kHz ) a např. pomocí obvodu SA612  MF signál zkonvertorovat na 12kHz. A ten dál zpracovat zvukovou kartou v PC a programem DREAM. Problém tady může být s malou šířkou MF filtru, která je pro DRM nedostatečná. Proto se používá onen down konvertor a MF se připojuje před filtr.  DRM vysílání má oproti DABu jednu výhodu - pokud se provozuje na SW a KV, je možno využít velký dosah takového vysílání - typicky zahraniční vysílání. A oproti AM je tu samozřejmě vyšší kvalita zvuku a ve večerních hodinách nevadí případné uniky signálu dané šířením těchto delších vln v atmosféře Země. Na druhé straně jsou zatím stále drahé komerční přijímače. Plánuji vyzkoušet ještě DRM příjem někde v terénu, daleko od civilizace, nebo na chalupě. Je také dostupný SW pro Android na dekódování DRM za cenu cca 120kč. Telefon/tablet by pak měl umět po připojení SDR do USB přehrávat DRM signál:

Video

Video_2

odkaz na APK


Doplnění 14.11.2022

   Je až s podivem, kolik jsem dostal e-mailů a dotazů ohledně přijmu DRM. Zvlášť když se obecně ví, že to nebude mít pokračování a stanice v českých Budějovicích ukončí svoji činnost.  Bohužel nemám čas na každý dotaz  zvlášť odpovídat,  psát jednotlivcům. Nejdůležitější věci shrnu tady:

   Většina dotazu zní, jaké minimální úrovně musí být pro správné dekódování audia. Mnozí píšete, že vám sice úvodní obrazovka ukazuje informace o vysílání, ale není nic slyšet.

   Natočil jsem jedno video zobrazující, při jakých hodnotách SNR je ještě dekódování audia v pořádku. Na vstupu RTL-SDR mám attenuátor a vstup pomalu zatlumuji - je vidět, kdy se dekódování zastaví. Hodnoty, které jsou ve videu musíte mít, aby vám to hrálo. SNR pod 14-15dB už je špatně. To samé MSC/MER by mělo být více než 15dB, v podstatě je to nejdůležitější údaj. Na VIDEU je to vidět nejlépe.

Další dotazy jsou k filtru/preselektoru na vstupu RTL-SDR. Používám dolní propust v podstatě hned za LW anténou. Mám ji tam připojenou stále i kvuli QRM.

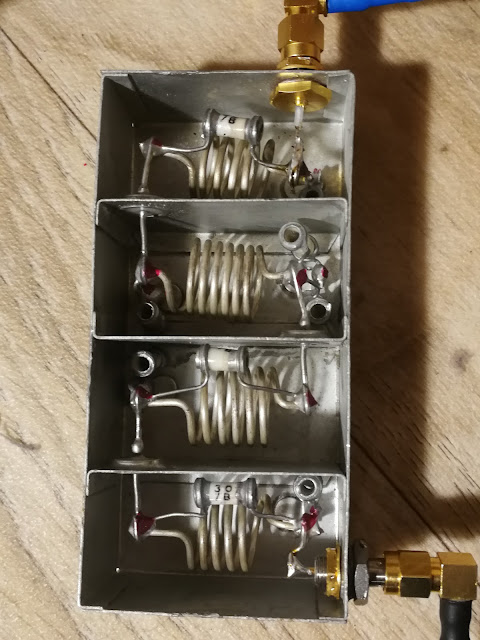

Dolní propust je z nějakého vojenského zesilovače - pěkné provedení co snese bez problémů 100W VF z TX.

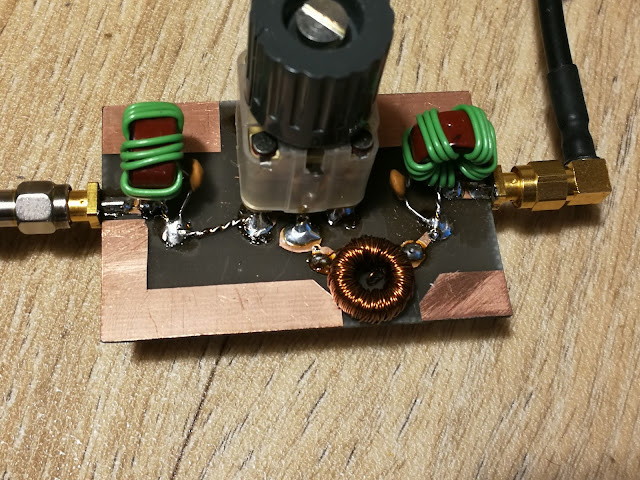

Za dolní propustí,která odlehčí RTL-SDR přijímači od GSM, LTE, FM a TV silných signálů používám pásmovou propust:



 Jedná se vlastně o sériový LC obvod ( v rezonanci má nejmenší impedanci ) který je připojen na nízkoimpedanční odbočku transformátoru. To je kvůli zvýšení selektivity, samotný LC připojený mezi porty sice také funguje, není ale tak selektivní.... Původní preselektor který jsem použil pochází z HAM bandu, kde jsem doplnil cívku pro střední vlny a přepínač. Protože to fungovalo a preselektor používám na remote RX, vyrobil jsem na kousku cuprextitu nový, jednopásmový pro SW. Přeladění je asi 400kHz - 1,7MHz, ladicí kond je 50-650pF a cívka je cca 80
µH. Útlum je cca 1-2dB v celém pásmu, selektivita dostatečná na příjem DRM a AM rozhlasových stanic. Plánuji udělat zvlášť popis samotného preselektoru, zatím na to nemám čas.

Další věc, kterou používám ve spojení s RTL-SDR je attenuátor. Občas je třeba silný signál zatlumit aby nebyl přetížený převodník, někdy je dobré otestovat, při jakých úrovních signálu to , či ono ještě je poslouchatelné.

Pro kmitočty do cca 150MHz je použitelný tento v provedení "potenciometr":


Dodělané konektory, impedance 75 OHM nevadí. Důležitá věc -  méně (signálu) je někdy více. To souvisí i s přijmem DRM. Vůbec nejde o VF úroveň na vstupu. Ve videu je vidět pára S9+48dB. Krom toho, že S-metr je neocejchovaný, nemá úroveň signálu v určité míře vliv na kvalitu NF signálu, i když ve videu je vidět, že pokles o  na S9+44 způsobí rozpad dekódování. Během dne je dekódování bezproblémové i s úrovní cca S7- S9+10dB.

 Další dotazy jsou k Direct sampling "MODu".   Google na tento dotaz doplněný RTL-SDR vyhodí spousty odkazů. O co se tedy jedná? Je to HW úprava, kdy se obchází tuner v RTL-SDR klíčence a signál je připojený přímo na vstupy I nebo Q kvůli možnosti přijímat nízké kmitočty.  Úpravy popsané na webu jsou ve stylu rozpojení cesty  (odstranění kondenzátorů do I vstupů) Já jsem použil nezapojené vstupy Q. Programy je umí využívat. Úprava je pak o to jednodušší, stačí připojit transformátor 1:4 ( nebo lépe 1:16 ) přímo k těmto vstupům. A vstup transformátoru přes tlumivku rovnou k anténnímu konektoru. Zde je foto mojí úpravy:


SDR pak využívá pro HF kmitočty přímo Q vstupy,  původní kmitočty od cca 26MHz výše normálně dál přijímá pomocí tuneru, který zůstává připojený na I vstupy. Výhoda donglu z obrázku je, že má vyvedené Q vstupy převodníku na desce jako pájecí body. Lze do nich bez problému strčit dráty o průměru 0,5mm. Asi hůře se bude shánět transformátor , nebo bude drahý ( v ceně klíčenky SRI. ) Jedná se o 50/200OHM
v nouzi lze namotat na nějaký "43" materiál získaný např. z  transformátoru 10Mbit síťové karty.

Další četné dotazy se týkají  programu DREAM a nefunkčnosti nastavení virtuálního kabelu. Ano, popisuji, že funguje dobře jen verze  DREAMu 2.1.1., někde je třeba ji stahnout a doplnit soubor kvůli dekódování AAC+ !!!!!!!!

           Dotazy k anténě.... je třeba použít takovou, aby vám DREAM zobrazoval to co na výšeuvedeném videu. Neboli pokud přijímám v Českých Budějovicích, stačí feritka, metr drátu, nasliněný prst, nebo originální
magnetická anténka dodávaná k RTL-SDR. U mě v Klatovech je nutný drát cca 20m natažený z okna, protiváha (topení) Nezkoušel jsem smyčku a signál z feritky je nedosatečný! Možná pořádně zesílit a vyfiltrovat... možná to ještě vyzkouším. Pro DX příjem bude třeba nějaké lokalita mimo město.

Pár dotazů bylo k čemu je ten ferit u konektoru RTL-SDR ( prochází jím kabel) Ptáte se, zda je nutný...? Jedná se o proudový balun.... Ne NEZVĚTŠÍ  útlum toho kabelu, jen potlačí případné rušení na úrovni zemních proudů, rušení z PC atd...  Aby způsobil útlum, musel by se protáhnout jen prostřední vodič koaxiálu!  Na USB kabelu ke klíčence ( klíčenku mám na krátkém prodlužovacím USB kabelu) mám také několik feritových kroužků, stiskávacích feritů kvůli stejnému důvodu. Potlačuje to rušení z USB, z počítače.. Není to nezbytně nutné, ale určitě to pomůže to k lepšímu odstupu přijímaných signálů obecně.

SW SDRSharp jsem  zkoušel a nepoužívám. A nechci zkoušet ani nové verze. Nechci s ním laborovat. Od dob, co ho sežralo AIRSPY je mi už jenom ten vzhled nesympatický, chyby v tom programu mě docely vytrestaly. Takže SDRSharp NE, NE a NE!!! Nechci, nebudu nic zkoušet, zkoušejte si sami!!! Věřím, že nějaké verze fungují OK.  Vyzkoušený mám HDSDR, funguje a dobře a tím to (pro mne) hasne.

Nastavení pro FLEX ještě popíšu, ale s FLEXEM je s HW podobná situace jako u RTL-SDR, nemá od 160m bandu dolů žádné filtry. Takže je třeba také filtr připojit. Příjem je o něco lepší, ale je to profi zařízení, rozdíl mezi SDR za 200kč mezi TRXem za 20kKč by asi nějaký měl být. I když samozřejmě to není 100x lepší! Ale je poznat, že je to jiné rádio, nemyslím tím zrovna příjem DRM, ale např. slabé CW signály mezi big-guns párou prostě  RTL-SDR s 8 bit neumí. Kdo by rád něco v ceně RTL-SDR ale s 12-bit převodníkem, základními oktávovými filtry  pořiďte si totototo  nebo tohle. Je to o řád lepší SDR přijímač než RTL-SDR se slušnou podporou.( funguje v HDSDR, vyzkoušeno) a za určitě lepší cenu než (obvodově stejné) AIRSPY. nebo RSP1.

RTL-SDR lze provozovat remote a ne, nezkoušel jsem na remote RX který mám na chalupě dekódovat DRM. Z jednoduchého důvodu - mám ho na chalupě   běží na Pomeranči pí ) a je jen na pásmo 80 (40)m. Musel bych tam předělat filtr a popravdě nevím, jak to po IP předhodit DREAMu. Asi by to něak šlo ( VAC po IP určitě půjde udělat ), ale je to laborování. Někdy v budoucnu plánuji i remote  přepínaný anténní filtr k tomu a přesun remote RX na lokalitu k OK0BM , ale to už určitě nebude fungovat CZ DRM vysílání.

Dotazy na úpravy komerčních RXů.... vždycky je nutné MF signál před filtrem 4xxkHz  konvertorovat na 12kHz a to zpracovat zvukovku v DREAMu. Nejde do DREAMu nahnat NF z rádia. Už jenom proto, že je filtr zpravidla úzký a nepropustí celou šířku potřebnou pro DMR.

SW na telefonu mám v plánu vyzkoušet. Kdy, nevím. Snad to stihnu do doby, než ro ČRA s DRM zabalí. Pokud ne, zkusím jiné zahraniční stanice. Ale určitě dám vědět, jak to funguje. Pro dekódování jsem používal zatím jen DREAM a na můj vkus je moc "hladový".... potřebuje opravdu kvalitní signál. Jsem sám zvědavý, jak si program na Androidu poradí s DRM ve srovnání s Dreamem....



23.11.2022

Dnes večer  mělo  DRM na 954 kHz výpadek. Vypadá to, že se dělají nějaké změny na vysílači, možná nějaká údržba, měření.

 Jen pro zajímavost sem dávám článek z roku 2003, který vyšel v časopise sdělovací technika. Tehdá ČRa taktéž testovaly DRM vysílání.  Letos to je tedy skoro přesně po 19 letech. Bylo by zajímavé, kdyby ČRA zveřejnily současné výsledky pro porovnání s testovacím vysíláním v. r. 2003.









Dnes 27.11.2022 večej jsem již DRM zkušební vysílání nenaladil. Vypadá to na onen avízovaný konec.  Stanice zmizela i ze seznamu DRM aktuálních vysílačů.  Možná ale opět jen údržba, testy???

Uvidíme co v budoucnu s DRM bude. Aktuální dění budu sledovat a případně dám info.




neděle 28. srpna 2022

Holice 2022

 Letošní holice byly ve stejné sestavě jako loňské. Jel jsem já se svým služebním vozem, syn Martin, Synovec Lukáš a jeho kamarád Štěpán. Vyráželo se z Klatov ve 4:30. Možná zbytečně brzy, ale chtěl jsem se vyhnout kolonám v Praze, kde jsme vyzvedávali Štěpána. Přijeli jsme  do Holic okolo 7:15 i díky tomu, že už je postavená dálnice až cca 10 km před Holice. Nechctěli jsme dávat vůz daleko od setkání kvůli častým návštěvám auta se získaným materiálem. Obě ulice byl "označkovány" zákazem zastavení, takže jsme zaparkovali u jedné z bytovek. Za okno jsem umístil kontakt na mě s tím, že pokud bych překážel, okamžitě přeparkuji.

Letos Martin jako patnáctiletý poprvé platil vstupné...Pobyli jsme oby dny, protože letos nebylo k dispozici ubytování v internátě SPŠ automobilní a zabukované místo ATC Hluboká mi zrušili, spali jsme v Apartmánu v Lázních Bohdaneč cca 20km od Holic.

V sobotu pak dorazil OK1FKT  a OK1IBB spolu s dvě dalšími lidmi.

V neděli jsme pak stihli udělat jednu momentku:


 Zleva  OK1FKT, OK1MHK, Martin (snad někdy OK1MK), Lukáš a Štěpán






      Vstupné 80kč/osoba. U vstupu příjemné brigádnice, s úsměvem jde všechno líp Hi.



Tenhle zdroj mám s českým popisem.  Možná vloni by díky té azbude dobře prodal....

Tady jsem zakoupil nějaké to elektrolytické smetí, k dispozici byly kapacitory kvalitnějších výrobců..


Jestli tohle bylo na prodej, těžko říct.







K mání články 18650 neskutečných kapacit. Je fajn, že někteří prodejci hned upozorňují, že kapacita je

" čínská" a že článek testoval a má pouze např. 2100mAh.


Moc rád jsem zase potkal Karola OM7ARK. Popovídali jsme, a vyměnili si nějaký materiál. Já jsem od něj a jeho kolegy ze Slovenska dostal od každého po jedné lahvi pálenky. Už se těším, až bude příležitost jí pořádně ochutnat. Večer jsem na to zapomněl i když v plánu bylo po ubytování se lahvinky střídmě otestovat.


V sobotuu jsem potkal i Toma OK1TOM. Šli jsme spolu na malinovku, nicméně u prodejce vedle kulturního domu zboku malinovka došla. Takže jsme se postavili do fronty u jiného a pak se nějak ztratili. Mezitím jsme odešli na oběd a Tomáš mi pak volal, že má malinovku v ruce. Takže jí musel vypít sám. No a pak už jsme se neviiděli. Takže Ti Tome dlužím příští rok Malinovku!!!

Na oběd jsme šli  do "Café v zahradě"...




 Byli jsme tam před pár lety a měli tam dobrou Pizzu. Bohužel vloni  tam "neordinovali" pizzu.  Leto byla situace o 100 procent lepší. Krom toho, že byl co vybírat a byla k dispozici i pizza byla v místě příjemná obsluha.



Jedna z obsluhujících se stále usmívala, chvílemi to vypadalo, že snad vyhrála ve sportce nebo užívá nějaké povzbuzující látky. Ale možná jsme jí úsměv na líci navodili my čtyříííí s cedulkami na klopě.  Svým "úsměvným" chováním ale navodila příjemnou atmosféru až tak, že jsme se rozhodli se tam vrátit i v sobotu!  Po dobrém jídle jsem prohlížel na telefonu došlé zprávy, jedna znich bylo video . Díl s Krtečka s názvem Krtek ve snu. Jedná se o díl, kdy pán usne u televize a zdá se mu o tom, jaký by byl svět bez elektřiny a benzínu do auta. Není bez energií schopen ničeho a tak ho až krtek zachrání před umrznutím tím, že rozdělá ohýnek na jeho koberci a postupně na něm společně oba spálí veškeré vybavení domu. S příchodem jara pak teprve oba poznají, čemu budou muset v ,,novém" světě čelit. Prostě krásný příběh poplatný této době, takže koluje internetem. No a já si ho po jídle pustil na telefonu postavený na stole. A komentoval kolegům o co jde a jak je to zajímavé... Doporučuji tento díl zkouknout.

Ani jsem si nevšiml, že obsluhe přišla až ke stolu a koukala na mě jak sleduji Krtečka na telefonu. Asi tuším, co si  pomyslela, ale snad se k ní onen díl také dostane a snad pochopí smysl toho, proč jsem na to koukal. Ale věřím , že první pohled na mě jak sleduji Krtečka  musel být přinejmenším úsměvný.

Restaurace Café v zahradě byla letos na jedničku, určitě doporučujeme!!!





Tady jsem zakoupil dva články 18650  VCT6. Prodejce říkal , že jde opravdu o originály s 3000mAh.  Během roku jsem do mojí FPV koptérky Crux 3 NLR sháněl právě tento článek. Postupně jsem dělal objednávky v e-shopech a když článek dorazil otestoval jsem ho. Vždycky to byl  ( i vzhledově - na webu se dají najít detailní fotografie) padělek s kapacitou místo 3000mAh jen cca 1800-2100mAh. Takže jsem ho vždy reklamoval. Ovšem  doma jsem dva zakoupené články otestoval a je to stoprocentní originál. Jak vzhledově tak kapacitně ( naměřeno 2890 a 2905 mAh )  odpovídají články originálu. Neboli pokud budete chtít opravdu originální VCT6 nakupujte od "baterkáře" z Holic. ( baterkář.cz )  Má jich poměrně velké množství, navíc za velmi pěknou cenu oproti konkurenci , která prodává padělky. Tohle není reklama , jen recenze na spokojený nákup. Už jsem ani nedoufal, že článek s možností odběru 20-30A a kapacitou 3Ah vůbec někdy seženu.  Oněch 600mAh navíc oprti běžným kapacitám 2200-2400mAh je pro koptéru cca 4 minuty letu navíc Hi.



Objevily se ve výprodji zajímavé dutiny na 70cma a 2m pásmo. Škoda, že něco nebylo i na 6m band, určitě bych pořídil...



Potěšení na duši i na srdci. I když se každoročně píše, že na place by měl být radioamatérský materiál, jsem vděčný za takové prodejce, u kterých se dá pořídit něco pro manželku. Letos jsem jí přivezl krásnou formu na pečení - velikonoční zajíček s nůší vajíček. Měla z něj velikou radost:


 Bylo třeba formu vyčistit, ale to je jen detail.....Synek kopupil krásné utěrky z mikrovlákna od fajn prodejce, kterého známe už ze Svitav. Starší pán s manželkou. Kdyby tam chyběl, nebude to ono Hi. Bohužel jsem neudělal fotografii. Ale příští rok natočím snad i video. S pánem se skvěle povídá.








Martin pořídil několik vysavačů do sbírky, těmto nakonec odolal.



V sobotu dorazil někdo na tomto nádherném stroji. Musel jsem udělat fotografii. Zdravím majitele a děkuji!





Nabíjecí články.... na ceduli šalamousky napsáno 4,7A. Pod tím si jde představit např nabíjecí, či vybíjecí proud 4,7A. Ta kapacita na tužkách ale správně není. Téměř se stoprocentní jstotou se jedná o nějaký čínský fejk s reálnou kapacitou v nejlepším případě poloviční, v nejhorším třeba jen 500mAh... SRI



Pátek okolo 17 hod .... vymeteno...


 Okolo 17 hod jsme se v pátek přesunuli asi 25km od Holic do Lázní Bohdaneč. Měli jsme tam zajištěné ubytování v penzionu  rybolov pro děti a dospělé.  https://www.rybolovprodeti.cz/index.php/cs/

Pěkný apartmán v přírodě, hezky zařízený, čistý. Ubytování na mnohem lepší úrovni než v SPS auto v Holicích a za skoro stejnou cenu!!!!  Nám až tak o kvalitu ubytování nejde, jde o to přespat do druhého dne, ale úroveň ubytování je příjemný bonus i když jsme museli ujet 25 km tam a v sobotu ráno zase z5.

S příjezdem a vyřizováním ubytování se pojí ještě jeden zážitek. Pán na recepci se nás ptal, kolik je nás... okamžitě odpovídám "čtyřííí" . A pán na to... " jo vy jste z Plzně...."  Takže jsem se prokecnul ihned při příjezdu. Ale bylo to milé přivítání, pán přihodil ještě několik zajímavých vtipů.



Odjížděli jsme z Holic zároveň i s vozem Franty  OK1FKT v 15 hod v sobotu, cesta domů cca 3 hod.

Pořídil jsem nějaké drobnosti, největší radost mám z  modulu generátoru 1-8000MHz  s ADF435X. By za krásnou cenu. Nakoupil jsem i nějakou bižuterii ( SSD disky , RAM) Dataloger teploty, tlaku a vlhkosti, syn někd objevil krásnou IP kameru. Potěšily i ony VCT6 18650 články a z nostalgie jsem si přivezl i zachovalou START 1 - CB rádio. V roce 1991 jsem si stejnou koupil v Hischau v SRN za cenu 99 marek.


Na burze jsem spolu s OK1FKT zakoupil akupack stávající ze 182 ks 18650 článků 2Ah.  Každý máme 91 článků.

Doma jsem polovinu akupacku opatrně rozebral a články vytěžil. Kontrolní namátkové měření 4 kusů dopadlo výborně. Při nabíjecím a vybíjecím proudu 1A mají kapacitu 1,86    1,85   1,89   a  1,81 Ah.

Akupack stál 1100kč jeden článek tedy vychází na 6 kč.






Prodejce upozorňoval na větší samovybíjení bloku, s "Ampérákem" jsem tam konzultoval možnost takový článek najít a vyřadit pomocí měření úbytku na přívodním propoji.  Vzhledem k tomu, že jsem blok rozebíral, nebylo třeba takovou věc provádět.  Vadný článek se ale objevil:


Kromě toho, že měl vyhřátý obal, měl chvilku po demontáži z akupacku jen 0,2V. Při pokusu o nabíjení se sice napětí zvedlo na nabíjecích 4,15V, ale po odpojení nabíječe opět padá k nule.  Článek se chová jako odpor, ze zdroje 4,15V odebírá trvale 120mA.   Neboli to byl asi onen závadný článek, který degradoval celý akupack a způsoboval samovybíjení.
