úterý 25. září 2012

Měřicí SWR můstky a jejich provedení

Pro každého , kdo má doma nějaký woobler je SWR můstek velmi zajímavým doplňkem.
Na stránce: http://www.wb.commufa.jp/ja2djh/html/e_rlb.html
jsem objevil krásný přehled, zhodnocení, "rozborku" a návodů na stavbu SWR můstků pro měření přispůsobení ( hlavně antén) . Autor se snaží o dosažení co nejmenší  tzv. "directivity". Profi můstky běžně dosahují více jak 40dB.   V amatérských podmínkách je poměrně obtížné takovou hodnotu v širokém rozsahu přeladění dosáhnout, i když to není nemožné....

U nás de stavbou takového můstku zabýval OK1UGA : http://ok1uga.nagano.cz/swr_mustek.htm
Já jsem si podle návodu můstek vyrobil, nicméně jsem dosáhl hodnot, kdy využitelnost můstku je cca
20-700MHz. Velmi záleží na použitých materiálech na ferity a symetrii obou meřicích vedení. Já použil nějaké noname feritové perly a klasický semirigid, ale  jeho průměr je již poměrně velký. Chtělo by to nějaký tenký a kvalitní koaxiál.
V každém případě je ale měření na anténách pomocí takového doplňku velmi příjemné, lze samozřejmě sledovat změny na více pásmech najednou bez nutnosto přelaďování.....

pondělí 17. září 2012

Součásky, oscilátory...

.. aneb napadlo mě sem dát informace a fotografie věcí, které mám tak nějak přebytečně nebo už je nepotřebuji. Záměrně neuvádím kontakt, kdo něco potřebuje určitě si kontakt sežene :-)

NABÍDKA:

------------------------------------------------------------------------------------------------------------

Translátorky - oddělovací trafa impedance 600:600 ohmů, vhodné pro oddělení nf signálů např mezi PC a TRXem. Použitelné pro hovorové pásmo do cca 4kHz. Izolační pevnost 3kV

Označení CWC9004

Datasheet třeba zde: http://shpat.com/docs/elfa/05667084.pdf
nebo zde: http://docs-europe.electrocomponents.com/webdocs/002b/0900766b8002b7cd.pdf

Ilustrační foto:
Počet kusů :72   Prodáno 24ks zbývá: 48 ks
Cena: 49 kč/kus  39kč/kus   ( 10 ks 350 kč )
Stav: demontované, funkční
-------------------------------------------------------------------------------------------------------------

Integrovaný obvod pro konstrukci mikrofonního kompresoru dynamiky, oblíbený doplněk FT-8x7
Např. http://www.g3vfp.org/files/ssm2165amp.gif
nebo tady: http://www.eham.net/articles/2627
nebo tady: http://www.ok1cjb.cz/index.php?option=com_content&view=article&id=464:3-070&catid=19:rx-a-trx&Itemid=6
Nebo tady:  OK1CDJ com

Typ SSM2165-2  SMD provedení

Ilustrační foto:


Počet kusů :19   Prodáno 17 ks , zbývá: 2 ks
Cena: 209 kč/kus
Stav: nové v blistru
------------------------------------------------------------------------------------------------------------
Teplotně kompenzovaný oscilátor

TQTC 16-01A   16,384MHz

 Ilustrační foto:

Nějaké zjištěné informace:
Accoding to my memory the stability is +-0.3 ppm over about 0°C to +50°C, it has 5V
supply and a CMOS/TTL output. You can see the pin connections in the attachment (Option E). The trimmer is 20 kOhm. I wish you much fun with the part.

Pinouty: http://www.hamradioboard.de/wbb3/11112-hilfe-ben%C3%B6tigt-anschlu%C3%9Fbelegung-ocxo.html

A nějaké další informace:http://www.hamradioboard.de/wbb3/11112-hilfe-ben%C3%B6tigt-anschlu%C3%9Fbelegung-ocxo.html
Podle všeho se jedná o teplotně kompenzovaný oscilátor, přičemž teplotní závislost kmitočtu na teplotě je přesně korigována pomocí kompenzační tabulky uložené v eeprom paměti.
Když bude zájem, jeden oscilátor jsem ochoten rozebrat a nafotit uvnitř.

Počet kusů :14   prodáno 5 ks zbývá 9ks
Cena: 109 kč/kus
Stav: demontované, funkční
-------------------------------------------------------------------------------------------------------------

To samé - jako předchozí:

Označení BV2203-9305

Ilustrační foto:


kmitočet 10,000MHz, výrobce stejná fy TELE Quarz Group

Počet kusů :2   prodán jeden kus   zbývá : 1 ks
Cena: 299 kč/kus
Stav: demontované, funkční
-------------------------------------------------------------------------------------------------------------+

Stejný oscilátor, stejná firma

Označení  Z20-A13-01

Ilustrační foto:


kmitočet 278,528MHz

Počet kusů :6  prodán 1 ks zbývá : 5ks
Cena: 259 kč/kus
Stav: demontované, funkční
-------------------------------------------------------------------------------------------------------------
VCO oscilátor

Označení   LVCO3304T

Ilustrační foto:



Přeladění : 1405-1570MHz
Napájení 5V
Odběr 28mA
Výstupní úroveň: 0 dBm
Parametry a pinouty v tomto dokumentu:  http://www.oe5.oevsv.at/opencms/technik/baugruppen_dl/vcodoc01.pdf


Počet kusů :5    Prodány 2 ks zbývá:  3 ks
Cena: 249 kč/kus
Stav: nové v blistru

-------------------------------------------------------------------------------------------------------------
VCO oscilátor

Označení   LVCO3305T

Ilustrační foto:



Přeladění : 1534-1758MHz  ( GPS  Hi )
Napájení 5V
Odběr 25mA
Výstupní úroveň: +3 dBm
Parametry a pinouty v tomto dokumentu :  http://www.oe5.oevsv.at/opencms/technik/baugruppen_dl/vcodoc01.pdf


Počet kusů :10   vše prodáno

Cena: 299 kč/kus
Stav: nové v blistru

-------------------------------------------------------------------------------------------------------------

Hybridní PA GSM, vhodné pro doplnění do GSM repeaterů ( zvýšení zisku, náhrada vadného PA v repeateru) ,  použití pro jammery atd...

Označení BGY240S  výrobce Philips.

Ilustrační foto:



Použitelný ( otestovaný )  kmitočet: 820 - 1020MHz  ( pro pokles o 3dB )
Napájení : 3,5V
Výstupní výkon:  3W
Buzení:  max 5mW
Zisk: 35dB
Impedance vstup/výstup: 50 Ohm
Účinnost:  cca 47 procent
Datsheet od obvodu: http://doc.chipfind.ru/pdf/philips/bgy240s.pdf

Počet kusů :10   prodány 4 ks
Cena: 309 kč/kus
Stav: nové v blistru

----------------------------------------------------------------------------------------------------------

SMD TCXO

Označení : VT-20AR  13,000 MHz   HDK

 Ilustrační foto:




Kmitočet 13MHz, další informace nemám

Počet kusů :20      zbývá 1 ks
Cena: 309 kč/kus   sleva 199 kč/kus
Stav: nové v blistru

-------------------------------------------------------------------------------------------------------------
 SMD TCXO

Označení : TOYOCOM  TCO-976P 26MHz  9309 JPN

 Ilustrační foto:



Kmitočet 26MHz, další informace nemám.....

Počet kusů :19      vyprodáno
Cena: 309 kč/kus  sleva 199 kč/kus
Stav: nové v blistru
--------------------------------------------------------------------------------------------------------

SMD TCXO

Označení: TTS01SN-P1  22,625 MHz Z2874

 Ilustrační foto + datasheet na tomto odkazu:
http://www.tewamerica.com/products/pdffiles/pid_49-1_TTS01TEWA.pdf
http://www.tew.co.jp/e/crystal/03/pdf/TTS01_E.pdf

Kmitočet 22,625 MHz, další informace nemám...

Počet kusů :20  vše prodáno
Cena: 309 kč/kus
Stav: nové v blistru
-----------------------------------------------------------------------------------------------------------

úterý 11. září 2012

Remote QTH, remote RX ....



        Tak jsem se dneska víceméně zamotal do debaty ohledně  remote  QTH. Zkoušel jsem nějaké antény na 80 m a testoval dálkově ovládaný přispůsobovací L-článek. A potřeboval jsem posouzení signálu od protistanic. Nějaké reporty jsem dostal, pak jsem se ale zmínil, že na vzdáleném SDR WEB RX jsem slyšet silněji a že to asi bude směrovostí. A bylo zaděláno.....
     Najednou se debata stočila  ohledně SDR a remote QTH a během pár vteřin zazněla i slova jako podvod atd.  Aniž bych stačil cokoliv k danému téma sdělit, byl jsem „odstřelen“ ve stylu „má někde vzdálený přijímač“
   Docela mě to sebralo, na KV jsem se cca 10 let neobjevil a když tak jsem jen poslouchal.
Když nepočítám pár spojení o dovolené tak tohle dnešní testovací bylo opravdu jedno z prvních z mého stálého QTH.
  Naučil jsem se používat pro testování antén vzdálené WEB SDR RX. http://www.websdr.org/  Funguje to dobře , dokonce mám aplikaci i na telefonu s Androidem. http://code.google.com/p/sdr-widget/downloads/detail?name=aHPSDR.apk  http://www.youtube.com/watch?v=1tPbEU2BHzc   Nevidím na tom nic špatného, je to pomůcka, stejně jako např. převaděč, echolink, dx cluster, skimmer atd….  Já s tím testuji svoje antény. Má to výhodu, nemusím nikoho otravovat. Tohle ale pánové z kroužku nějak nepochopili. Nemám žádné svoje vzdálené QTH. Tedy zatím. Nevylučuji, že jednou nebudu mít. Ono jde o to , jak je remote pracoviště chápáno. Vedou se o tom dlouhosáhlé diskuse v podstatě nikam nevedoucí. Mě osobně ale nevadí, pokud si někdo vzdálené remote TRX postaví třeba někde na kopci vedle města. Chápu to. Ve městě je rušení a provoz na kv vylučuje. Stačí , aby si soused pustil za příčkou v paneláku plasmovou TV a je vymalováno.  Ne každý má na to si postavit kvůli rádiu domek někde na odlehlém místě.
  Osobně to beru, jako kdyby si dotyčný pořídil delší šňůru k mikrofonu a TRX nechal dál od baráku.  Znamená to tedy, že by se k vlastní realizaci remote TRXu nemělo použít internetu a jakéhokoliv tunelu v něm. Pokud si k tomu ale někdo postaví svoji linku ať už pomocí nějakého wifi pojítka, infračerveného spoje nebo si opravdu natáhne po sloupech třeba  2 km kabelu je to  v pořádku.  Prostě má delší kabel od TRXu k MICu a hotovo. Pokud ale někdo používá vzdálený SDR web přijímač proto, že doma díky rušení nic neslyší,  odporuje to základním principům hamspiritu a s takovým jednáním se v zásadě neslučuji. To ale neznamená , že to jakkoliv odsuzuji. Pokud někoho takové spojení (kdy protistanici na svém RIGu neslyší a pomůže si web SDR )  potěší proč ne.   Je na každém,  jestli se chce opíjet rohlíkem, nalhávat si nějaké skutečnosti a bušit si do prsou. Další věc je pokud si tak nepoctivě pomáhá k výsledkům v závodech.
  Tak to chápu já a v ohledu remote pracoviště mám  jasno. Samozřejmě někdo jiný může mít názor odlišný, nikomu ho neberu. Pokud je někdo na slova   remote , SDR atd. alergický a ihned v tom hledá  podvody a nepravosi není to radioamatér. Třeba si z výšeuvedeného někdo něco vezme a třeba si uvědomí, že nelze házet všechny do jednoho pytle a plyvat na všechno co se mi nelíbí a nebo to neznám.

Testování přijímačů.....kouněte jak na tom je ten váš...

Na stránce http://www.sherweng.com/table.html  je pěkná tabulka. Jsou tam seřazeny transceivry/přijímače dle kvality. Kvality přijímačů se řadily podle dynamického rozsahu. Jedná se o významný parametr, podle kterého se dá určit kvalita RX části.

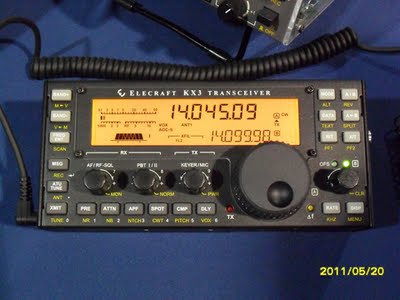

Na prvním místě je jak jinak než Elecraft  v tomto případě KX3 :

Dokážu si to velmi dobře představit na sotu, na dovolenou, výkon 10W. Trochu mi vadí absence 2m a 70cm. Momentálně cena okolo 27 000 kč to ale Elecrafti docela ulítli. Takže asi budu dál tahat s sebou FT-817, která je již na trhu již téměř 11 let!!!!!

Na druhém místě pak kombajn od fy Yaesu  FTDX-5000D:

 Na horním obrázku s přidaným spektrálním analyzátorem.

Icom 756PRO je například momentálně na  56 místě v pomyslném žebříčku kvalit s pouhými 71 dB dynamiky  /2kHz space.  Je zajímavé si všimnout, že zařízení typu FT-897/857/817 si v tabulce nenašly místo. Můj oblíbený FLEX-1500 je na dvanáctém místě. Ale každou chvíli se objevuje něco nového, pořadí se mohou kdykoliv změnit. U těch uvedených v tabulce jen směrem dozadu :-)

Já osobně si myslím, že polovina úspěchu je jak se říká mezi židlí a mikrofonem a  hlavně v anténě. I na "krystalky typu FT-817 se dá udělat pěkné spojení.
   Aneb jak se říká  "dobrej muzikant  dobře zahraje i na špatnej nástroj."
Na druhé straně pokud má někdo obě ruce levý a anténu stočenou pod kobercem ani kombajn typu FTDX-5000D mu nepomůže.  Takže ty tabulky a honění IMD, a dynamiky u RXů nemůžeme brát až zas tak vážně. Ale o něčem se psát musí.......

pondělí 10. září 2012

Něco málo z e-mailů....

Občas mi někdo napíše ohledně převaděče. Nejčastěji reporty typu byl jsem tam a tam a slyším a nahodím z takové nebo makové antény....

    Potěší to, zatím nejzajímavější asi byl report z Alp kousek vedle Insbrucku. Udanou kótu  Schrankógl  údajně s 3500 m nad mořem jsem ale na mapě nenašel. Report ale bohužel poslal jeden unlis z moravy, který prý v oblasti byl s nějakou výpravou. Slíbil , že opět napíše až koncesi mít bude a opět pojede do onoho místa.  V tom případě já jedu na Zhůří, abych si to vychutnal direktem :-)

Pár e-mailů jsem dostal i ohledně různých návrhů, nápadů, ty nejzajímavější překládám široké veřejnosti.
Kontakty, příjmení a značky pokud tam byly jsem odstranil, nebylo by fér z mé strany to takto zveřejnit.
Ale obsahy dávám k dispozici, udělejte si sami  o pisatelích svůj obrázek:

------------------------------------------------------------------------------------------------------



Tak jsem dneska byl na Železný rudě na lyžích a musím Ti napsat, že tam převaděč vůbec nejde. Měl jsem výkon naplno a nic. Čekal jsem, že tam tvůj převaděč pojede. Ale můžeš bejt v klidu nefunguje tam vůbec nic. Ani německej Javor.  Takže zjišťuju, že máme na každým buku převaděč, ale nikam se stejně nejde dovolat. Ahoj OK1….

Ahoj OK1...  bohužel signál opravdu není všude, a ani není v mé moci aby byl. Železná Ruda je za kopcem a 430MHz signál se tam už prostě neohne. Ale to jako radioamatér určitě chápeš. Jestli chceš mermomocí z ŽR udělat spojení, zkus to na 80m, to se ohne určitě....
 ---------------------------------------------------------------------------------------------------------------------------

Přeji hezký večer, píšu kvůli převaděči. Má to debilně zvolenej kmitočet, protože se mi na tom furt zastavuje scanner.  Já tu mám ve scannu všechny převaděče ale jen na 439,250 se scanner furt zastavuje a víš proč? Protože je tam kabelová televize. A je to zarušený . Nemohli by jste dát na výstup CTCSS tón. To snad není takovej problém ne? Nebo to kousek poposadit jinam, stejně už jste to jednou přelaďovali.

Ten debilně zvolenej kmitočet jme vybírali půl roku a převaděč opravdu už jednou přelaďovali.
A Stálo to 500kč za novou koncesi.
CTCSS na výstupu je ( 100Hz) ale nekopíruje vstupní signál,  je pod nosnou stále. Jenomže je v trochu větší úrovni a některá zařízení ho nečtou. Bude to časem ( s nástupem echolinku ) opravené.

----------------------------------------------------------------------------------------------------------------------------
Ahoj sysope!
Nevím co jste s tím převaděčem zase dělali, ale nejde mi už nahodit. Šlo to z ruky na 2W, ale už to nejde a i ho slyším jenom za S1. QTH Kaznějov. Takže vám pěkně děkuju.  Kdysi tu taky šel OK0L na gumídka a pak ho někdo popopo a taky tu přestal fungovat. Lidi nejdřív namlsáte a pak to pojebete.

Za týden přišel další e-mail od stejného pisálka:

Ahoj! Tak sorry , závada byla u mne, zalomená anténa u konektoru. Anténu jsem opravil a vše funguje a převaděč už nahodím.

Já k tomu dodám jen to, že jsem jednou také vynadal operátorce na infolince a v zápětí jsem zjistil problém u mě.  Nejsme neomylní. Ale naučil jsem se "vychladnout"  a neřešit problém hned ještě s horkou hlavou. Ráno moudřejší večera a když člověk dá problému čas, někdy se i sám vyřeší.
Jo a co se týče věcí , které dělám, vždy se snažím je dělat dobře, ale abych něco pojebal....?

-------------------------------------------------------------------------------------------------------------------------------
Ahoj Honza
Jsme tři kamarádi ze Sušicka  - Petrovice - Hartmanice a chtěli bychom někam umístit PMR opakovač. Koupili jsme ho na inzerát. Je to šikovně udělané, že kdo nezná číslo podkanálu má smůlu. Takže se na něj nedostane. Ale tady v Sušici to moc nefunguje je to tu všude nízko.  A kóta kde je OK0BM by nám vyhovovala. Myslím, že by to bylo ideální místo pro PMR opakovač, byl by slyšet daleko a mohl bys ho také samozřejmě využívat i nějaký tvůj kamarád. Za provoz  a využívání by jsme samozřejmě nic nechtěli a elektriky to sežere hoodně málo. Asi tak 2kWh/rok, což je asi 10kč to ani není znát. Tedy je to velmi úsporný provoz. Už jsme to chtěli dát na Svatobor, ale radiokomunikace spadli z višně , chtějí platit 15 tisíc ročně za nájem za místo a elektriku. Přitom je to malé a šlo by to napájet z fotovoltaiky.
Tak prosím napiš jestli by to šlo. Časem by to určitě i mohlo i něco vydělávat, kdyby to používaly nějaké firmy na Sušicku a tak by se nám vrátily náklady na ten opakovač. Stál celý 5500kč!

Hošíkům jsem slušně napsal, ať si udělají koncesi a mohou využívat OK0BM. Že PMR opakovač by těžko s origoš. anténkou dosáhl tam kam chtějí a že já nerozhoduji o tom, co na stožáru, kde jsem mimochodem také v nájmu nerozhoduji. A že pro komerční účely je nájem 15kKč ročně ještě docela OK( psali o výdělku Hi )

Přišla odpověď:

No mě bylo jasný hned, že bude tisíce výmluv a problémů. Tady někdo nabízí zadarmiko opakovač a ještě se to pánovi nelíbí. My se Tě neprosíme. Koncesi si dělat nebudem. Dát se do party s takovejma jako ty? To děkuji nechceme. Za co takový nájem? Vždyť je to celé velké jako plechovka od coca-coly, nejsem magor platit takový prachy. To si za ty prachy v pohodě pořídim simku s trvalýma hovorama v síti. Jste všichni úplně mimo. Takovejm lidem by měli vzít právo volit, pak to má v tom státě nějak vypadat. Všichni by jen vydělávali na ostatních a okrádali slušný lidi.

--------------------------------------------------------------------------------------------------------

Tak koukám, že za chvíli bude mít každém radioamatér svůj převaděč. Sám si psal na hamfóru, že tam nikdo nekecá, tak nevim  k čemu  se tu dělají další a další převaděče. Teď trapnej  a ubohej BLP v Plzni. Bejvalejm cimbalistům už  jedenáctka nevoní a serou se do sedmdesátky. Akorát to zasírá etér. Kecy vo ničem. Podle  podmínek by se tam mělo mluvit o technice a mělo by to souviset s radioamatéry. Jenom jsem Tě chtěl říct, že ten provoz nahrávam a pošlu na čtu aby si udělali obrázek. Už takhle jednoho radioamatéra lapili na základě nahrávek. Takže si dávejte bacha o čem tam kdo mluví.

 Tak nevím, někdy mám díky takovým lidem chuť se vším praštit.  A samozřejmě nemá cenu ani těmto lidem cokoliv odpovídat. Všechno si stejně překroutí podle sebe a napasujou tak, že z toho člověk vyvázne jako jejvětší blbec SRI.

 ---------------------------------------------------------------------------------------------------------------------------


Ahoj Honzo
Mám několik otázek a návrhů. Proš vysílá převáděč jenom na šumavu? Proč tám nedáš všesměrovou anténu aby to bylo v okolí rovnoměrně ozářené signálem? Já bydlím v Příbrami a slyším ho ale neotvírám jen ze svatý hory a eště blbě. A ten novej převáděč v Plzni ani neslyším ani na kopci.
Ani žádnej jinej. Kdyby si s tím něco udělal, taksi udělám taky koncesy a budu vysílat. A dal bych si i do auta vysílačku. Ale takle je to fakt špatný. Neměl bych s nikým moct mluvit. Mám super ručku UV5-R umí to tisíce kanálů a volno je na plno frekvencích ještě je. Tak buď mi napadlo, abysi tam dal všesměrovou anténu, nebo jestli nechceš, tak mi aspoň prosím pošli návod na převaděč. Raději s vyším dosahem. Některý převaděče mají menší dosah to se dělá tou výškou CSTCS?  Já bych tu taky jeden dal na kopec abychom tu neměly v Příbrami hluchý místo.
Mám kamaráda z vojny co by mi s tim pomoch. Dělal u spojařů a docela tomu rozumí. Když začla visílat digitální TV tak byl první co to měl na velkou anténu. A nikdo jinej. Ale myslim, že by bylo lepší dát na převaděč OK0BM tu všesměrovou anténu. To by vyřešilo dvě mouchy jednou ranou.  Kdyštak mi můžeš zavolat na telefon a domluvíme se co dál.
Mirek Příbram

Tady jsem nejdřív nevěděl, jestli si dotyčný nedělal srandu. Totálně mě dostal mě s výškou CTCSS a s kamarádem spojařem. No vzal jsem telefon a vytočil......
  Sranda to nebyla, dotyčný to vše myslel vážně, takže jsem mu na e-mail poslal asi 10 odkazů na stavbu převaděče, ladění duplexeru, nastavení odskoku a popis doporučení ke stavbě převaděčů odkaz na stránky ze zkouškami na získání radioamatérské koncese a koncese na převaděč a dopručil, aby mu kamarád spojař pomohl vše sestavit. Asi po 14 dnech přišla odpověď:

Ahoj.
Děkuji za e-mail. Jsem z toho blázen. Nerozumím proč je takovejch značek v těch zkouškách to je na zblbnutí. A ten převaděč je docela složitej. Kamarád mi říkal, že je to jednoduchý, že stačí vzýt dvě vysílačky a jednu dát na příjem a jenu na vysílání furt. Třeba přelepit vysílací tlačítko aby furt vysílala. A přilepit je k sobě třeba leukoplastí a mělo by to fungovat.A aby se nezahřejvala tak tam dát větrák na chlazení. Ta těch stránkach je to dělaný jinak a nikde není všecko dopodrobna popsané. Proč to není udělané s těma dvouma vysílačkama? A jak poznám, který převaděč má větší dosach? Nejlepší by bylo, kdybych tě to zaplatil a ty jsi mi to poslal už sestavený. Zatím bych to tu skoušel a kdyš by slyšeli ji další lidi že je tu převaděč tak by byli rádi a až si udělám tu koncesi tak by sem i mluvil s ostatníma. Fakt by mě to moc bavilo. Je blbý kdyš teď nemůžu. A ještě mam jednu otázku prosim tě kolik bi to stálo ten převaděč udělat. Já bych si ho už namontoval i anténu. A kdy by to mohlo bejt hotový, kdybych to teď si objednal? Děkuji. Mirek

Mirkovi jsem napsal, že to není tak jednoduchý jak si myslí, že s těma dvěma vysílačkama to nebude moc fungovat, protože se budou zahlcovat. A že za hotový řešení celého převaděče s duplexerem si představuji tak 5000 kč. A že by si nejprve musel udělat koncesi, pak mu proti záloze převaděč postavím.

Další odpověď přišla cca za měsíc:

Tak tu koncesi dělat nebudu , kamarád říkal že je to blbost a že sou uvoněný  kmitočty kde smí visílat kdekdo. A že 5000 kč je moc předražený, dyž jedna vysílačka dualband stojí asi 1200 korun a dvě na převaděč stojí teda 2400 to je půlka. Tak sme ještě dvě vysílačky koupily a naladili sme jednu kouek níž ještě kde sou ty uvolněný kmitočty a normálně to funguje. Akorád  je musíme dát dál vot sebe dál a spojit kabelem jinak to nefungovalo. A kamarát udělal i takovej ovládač s relátkem, že kdž je na přijímací visílšce sygnál tak se svítí zelená kontrolka. A spojí to relátko a to zapne vysílání u tý vysílací vysílačky. Takže nám to nevysílá furt. Ale jenom dyž ta přijímací visílačka přijímjíá. A nemusí to bejt přez mikrofón ale je to přes kabel. To je lepší nebere to zvuky odjinad ale jen z vysílačky a ten kabel má i funkci napájecí a aby byly vysílački od sebe dál. A vyšlo to na 2800 korun, jestli chceš, tak tě dam číslo na kamaráda aby ti vysvětlil jak to udělat.
Eště to musíme někam dát na kopec aby to pokrejvalo signálem dalekej prostor. Takže vidíš že to de když se chce a i bez zkoušek. To tě chci napsat aby si si to dal na ty svý stránky jako návod kdybi ještě chtěl někdo si vyrobyt převaděč, že je to blbost platit 5000 kč nebo to vyrábět podle návodů. 6e to funguje jak jsem ti to napsal. Dávám svolení na vistavení jako nápad. Nemam na to žádnej patent. Je to normální logyckej postup, kterej vymyslí chytrí  človek a vyrobí třebys ňějakej dobrej spojař.  Tak ahoj a až se s náma budeš chtít spojit tak máme kmitočet 449,8100 tám musíš vysílat a přijímat na 446,0625 Hz. Když máš chytru ručku , tak to umí automaticky když visíláš tak přepne se na jinej kmitočet.
Tak čau Mirek.

Nemám co bych k tomu dodal, soudě dle hlasu z telefonu je hošík tak něco kolem 20 let. Časem zjistí, že to nefunguje tak jako třeba OK0BM a bude se pídit sám. Možná že ho to chytí a za 5-10 let z něj stejně bude koncesionář. Ale možná taky ne kdo ví. V každém případě zveřejňuji logickej postup na výrobu převaděče, mám k tomu svolení Hi
   Co vím ale určitě, že Mirkovi určitě moc čeština ve škole nešla. Ne že by jsem nedělal chyby. Dělám. Ale takové, co se dají přehlédnout. Co je opravdu vrchol, když vidíte hrubici v každé větě,   shoda podmětu s přísudkem Mirkovi asi taky nic neříká..... Schválně jsem zkusil Mirkův e-mail opravit. To podrtžené , tučné je špatně,  hrubka. O sylu ani raději nemluvím.






čtvrtek 6. září 2012

Anténní L-článek nejen k FT-817




                                                                Finální L-článek:


   K nedávno znovu pořízené FT-817 jsem potřeboval nějaký anténní tunner pro vyladění drátových antén.
Blížila se dovolená a já si zapůjčil na otestování MFJ- 904:


 Byla to zápůjčka s tím, že pokud se mi to bude líbit, tak byla možnost odprodeje za nějakou rozumnou cenu. Na chalupě jsem zkoušel vyladit 40m drátovou LW. Rezonanční délky jsou co účinnosti antén LW ideální, nepotřebují tak kvalitní protiváhy. Neboli na nekvalitní zemi nejsou takové ztráty.
  A tady jsem narazil. Pokud byla anténa délky λ/2, nebo násobky, MFJ-904 nefungoval. Lepší to bylo, pokud jsem použil vnitřní balun 1:4 ale stále to nebylo ono. Prostě se to nedalo vyladit, výrazně pomohlo zkrácení 40m na 30m. Pak bylo vyladění bezproblémové.
   Jenomže já chtěl právě rezonanční délky, wýkon na rozdávání u QRP není, ztráty byť i 30 procent jsou nežádoucí.  Tedy  jsem koukal na web a našel nějaké úpravy tohoto tuneru právě kvůli 80m bandu, kde bývají s MFJ-904 problémy. Buď z toho dělají L-článek a zvětšují kapacity a indukčnosti , nebo se předělává na Π článek. Viz:
  Já ale  nechtěl do půjčeného zařízení vrtat. Také už na MFJ zlobil  přesuvný přepínač „byphas“  a jeden z kondenzátorů měl poměrně velkou vůli. I měření SWR bylo nějaké divné  a minimum se nekrylo s maximem signálu na vzdáleném SDR přijímači na webu, kterým jsem antény testoval. Na vině byl možná malý výkon z TRXu.

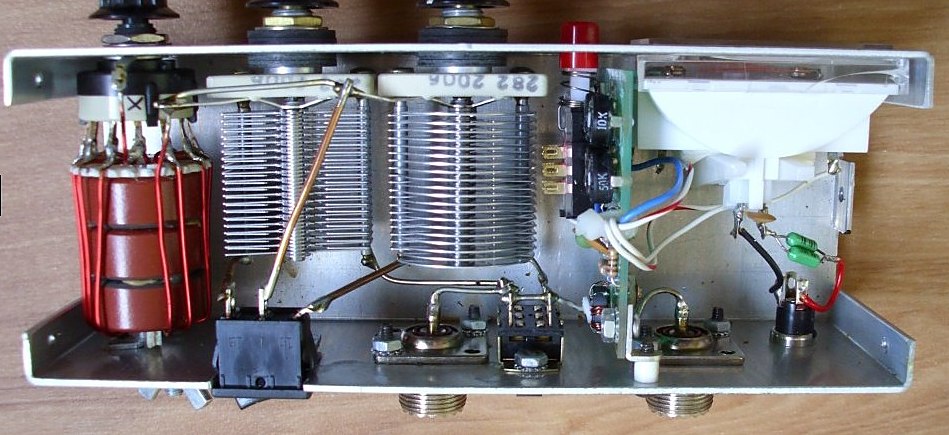

Na webu OK1CPR jsem  našel fotografii vnitřního uspořádání  ( foto úpravy ):


Není mi moc jasné co je na tom MFJ tuneru tak drahé. Koukal jsem na cenu nového a v GESu ho momentálně mají za 3290kč. V Ddamteku dokonce 3800kč!!  Už vůbec nechápu, že to někdo za ty peníze koupí :-(
Jen tak mimochodem....přepínač použitý na přepínání odboček indukčnosti je v MFJ podle fotografie tento:
V GESu lze dohledat datasheet : http://www.ges.cz/cz/ds-1-GES06503788.html
                                                  http://www.ges.cz/sheets/d/ds2pc.pdf

                ...kde se mimo jiné uvádí ..... 250V  0,15A !!!
  MFJ-904 se pyšní možným zatížením 150W ! Průměrně zdatný radioamatér si dokáže spočítat, kolikrát může být proud kontaktem přepínače překročen.  Už tahle skutečnost mi docela sklamala, u značkového modelu tuneru navíc za poměrně velké peníze jsem čekal solidnější provedení. Možná ale výrobce má nějakou jinou řadu přepínačů.... Každopádně ale napětí na kondíku s mezerami mezi plechy maximálně 1mm při 100W výkonu  a nastavené  vysoké výstupní impedanci určitě způsobí sršení a výboj mezi deskami. Prostě tunery na 150W výkonu vypadají trochu jinak. Jo možná ještě tak kdyby na tuneru bylo max. 20W vypadalo by to mnohem věrohodněji. Už proto jsem se rozhodnul, že MFJ-904 určitě ne a rád jsem ho vrátil majiteli.
    Co tedy ale jiného? Postavit nějaký L-článek!

Na webu jsem našel spoustu inspirace:

Mezi dalšími i  malý sympatický  tuner Altodis:
http://kd1jv.qrpradio.com/alt/ALT.HTM
  Sice určený až od 40m bandu výše, ale pokud bych dal větší L a C, mělo by to chodit. Poskládal jsem na stole L článek ve stylu vrabčí hnízdo. Místo propojkami nastavovanou indukčností jsem použil kulový variometr s cívkami v sérii , jako kapacitu dva styroflexové ladící kondenzárory z torza nějakých radiobudíku. Byly použité v AM/FM tunneru a mely kapacitu 2x160 + 2x 18 pF. Oba paralelně pak „uměly“ cca 670pF a minimální kapacity byla 48pF.  Test dopadl výborně, vyladění 40m drátu se povedlo s indukčností cca 17 μH a kapacitou asi 345pF. Na vzdáleném SDR jednoznačně nejlepší signál. Při zkoušce na 7 MHz se ale zakouřilo z jednoho kondíku. Na obvodu míst, kde  jsou proložené rotorové lístky izolačními podložkami se objevilo sršení a styroflexová izolace se zkroutila a zčernala. Bohužel nejspíš nevydržel napětí , které může být i při malém výkonu 5W okolo 150V.  Určitě už ale kond. měl svoje nejlepší léta za sebou. I ten druhý, který přežil, při ladění skokově měnil hodnoty.  Ale pro vyzkoušení to stačilo, bylo rozhodnuto L-článek je ta správná volba! Nakonec jsem se o výhodách L-článku dozvěděl na webu OK2BUH, doporučuji k prostudování: http://ok2buh.nagano.cz/first/Antenni%20tunery.html

   Teď to ještě zabalit do nějaké malé krabičky. Tím pádem jsem odepsal kulový variometr, jehož rozměry jsou větší, než vlastní TRX FT-817. Podmínka byla rozměry celého modulu přispůsobení co nejmenší a když už to člověk dělá, možnost vyladit i půlvlnné vysokoimpedanční antény v pásmu 160m.
  Nepostradatelná věc bude malý ladicí kond, nejlépe ve vzduchovém provedení. K styroflexovým kondíkům už nějak nemám důvěru, i když kdyby byl nový, asi by nebyl problém. Pěkný robustní  vzduchový kondenzátor za velmi pěknou cenu 39 kč  jsem objevil ve firmě Denkl Electronic.
( http://www.denkl.cz/eshop/kond.lad.360-320%2B2x14.7-6821 )
 Kapacita 320 + 380 pF ( na webu špatně uvedeno 320+360 )   je ideální, kondenzátor má uvnitř i malou převodovku, vymezení vůle v převodu dvojitým rotorovým ozubením s pružinkou.:
 Obě sekce jsem spojil paralelně, výsledná kapacita je  při měření 16-710pF.

 S proměnnou indukčností už to je horší, nic hotového není kromě různých rollšpulí a variometrů velkých rozměrů k dispozici. Tovární zařízení používají převážně vícepolohový přepínač, který přepíná odbočky na cívce. ( viz MFJ-904 ) Šel jsem stejnou cestou, jako základ posloužil pěkný 18-ti polohový přepínač získaný od Franty OK1FKT na původně úplně jiný projekt. Bylo třeba upravit - změkčit aretaci zkrácením tlačných pružinek, přepínač šel velmi ztěžka. Pro daný účela QRP ale vyhoví i běžně dostupný 12-ti polohový přepínač z GESu, vetší krok mezi jednotlivými polohami by neměl vadit. Hlavní indukčnost jsem namotal na toroid Amidon typ T130-2. Má 30 závitů obyčejným pocínovaným nesmaltovaným drátem o průměru 0,8mm. Na vnitřní straně toroidu je  na závity navlečená původní izolace drátu, aby se závity blízko sebe nedotýkaly, zbytek je obnažený:


 Na vnější část jsou rovnou připájené jednotlivé odbočky přepínače:


 Odbočky jsou volené tak, aby krok  při přepínání indukčnosti byl pokud možno stejný. Popis závitů/odbočku je přehledně popsán v tabulce pod celkovým schématem. Pro ladění na spodních KV pásmech je indukčnost 10μH malá. Proto jsem využil páčkový přepínač s  třetí prostřední tzv. mrtvou polohou ( typ zap./vyp./zap. ) a tím připojuji/zkratuji další indukčnost 10/20 μH. Ta je navinuta na dalším toroidu T130-2 a má 23+15 závitů. To při pohledu na různé závity obou sekcí vypadá nesmyslně, ale je tomu tak. S přibývajícími závity neroste totiž indukčnost lineárně, proto je na další sekci závitů méně. Orientaci L-článku neboli přesně řečeno to, jestli ladicí kapacita bude na vstupu nebo na výstupu zajišťuje další třípolohový přepínač. Takováto koncepce L-článku teoreticky pokreje celý rozsah možných impedancí zátěže, praktický rozsah přeladění je to dán minimální a maximální použitelnou kapacitou a indukčností. Prostřední poloha přepínače pak kapacitu odpojuje úplně, mezi vstupem a výstupem je pouze proměnná indukčnost.
  Další třetí  přepínač pak k proměnnému kondenzátoru připojuje paralelně další kondenzátor s kapacitou 680pF a rozšiřuje tak rozsah přeladění na cca 700-1400pF.   Celý L-článek jsem pak vestavěl do krabičky UKP, kterou jsem ale zkrátil. Odříznul jsem část tak, aby hloubka krabičky byla jen 75mm.  Celková velikost pak vychází 90x40x75mm  ( ŠxVxH ) Vzdálenost mezi předním a zadním panelem je dána délkou ladicího kondenzátoru – 66mm, výška krabičky je původní a daná velikostí toroidu T130-2 včetně vinutí.  V této konfiguraci jsem pak L-článek ještě řádně otestoval před odjezdem na dovolenou. Vše fungovalo výtečně, testy ukázaly možnost použití od 1,8 - 50MHz.

  Během dovolené jsem při praktickém provozu zjistil, že ladění pomocí vestavěného PSV metru na FT-817 je poměrně nepraktické. Samozřejmě to fungovalo,  ale největší problém byl v momentě, kdy byl L-článek umístěn dál od TRXu. Pak je vyladění antény časově a „logisticky“ náročné. Další věc je, že TRX v průběhu ladění antény většinou ukazoval „HIGH PSW“ a raději jsem přepínal na nejnižší výkon, aby to nějak rádiu neublížilo. V poslední řadě pak nebylo možné podle indikace SWR na TRXu zjistit,  „jakým směrem ladit“ aby se přispůsobení vylepšilo. Indikace – barograf byl stále plný…. Prostě a jednoduše -  absence  měření přispůsobení na L-článku mě vadila.

  Z výše uvedených důvodů a také proto, že předpokládám budoucí využití L-článku k nějakému „homemade“ TRX vlastní výroby (plánuji si postavit ANTEK 80) jsem doma L-článek rozebral a chtěl udělat jiný s vestavěným SWR metrem. Protože mě bylo líto už vyrobené krabičky....


 ....a hlavně po zjištění, že LED-kový SWR metr použitý v Altodis tuneru (a vyzkoušený na stole) naprosto vyhovuje, jsem vyrobil pouze jiný přední panel. Na ten jsem přidal další přepínač  a dvě LED-diody, takže proti původnímu přibyly další otvory....


 Přepínače bylo nutno uspořádat v matici 2x2 a jsou těsně vedle sebe aby se na panel vešly:



Další přidaný přepínač zapíná funkci SWR – metru a LED diody indikují naladění L-článku. Zhasnutí modré indikuje pokes PSV pod cca 1:4 a zhasnutí červené indikuje právě vyladěnou anténu. Využívá se při tom různé napětí pro rozsvícení červené (1,3V) a modré (3,6V) LEDky.  Celý SVR metr využívá odporový můstek, což zajišťuje, že při ladění bude TRX zatížen vždy minimálně alespoň 100Ω odporem a SWR nepřekročí hodnotu 1:2.  Výhoda pro TRX, určitě už na FT-817 při ladění antény neuvidím nápis„HIGH PSW“, který mě „znepokojoval“

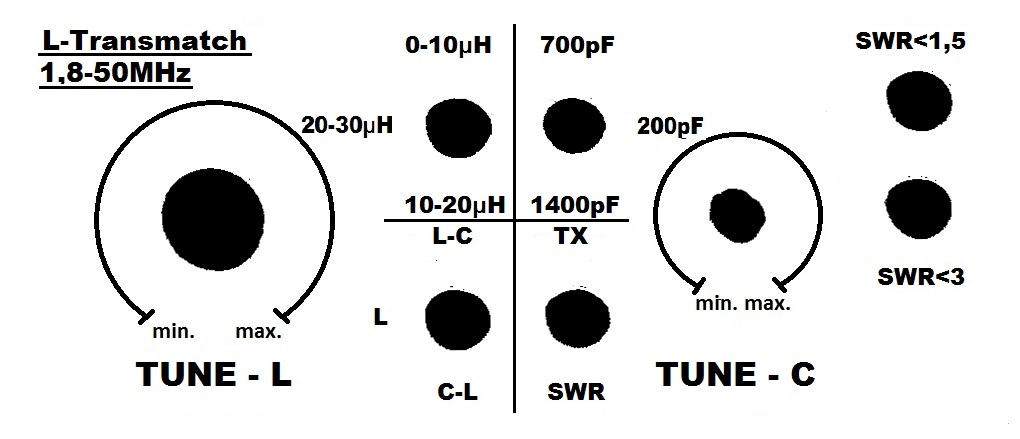

  Přední štítek je v rychlosti nakreslen v programu „malování“, který je součástí windows. Do programu jsem nejprve importoval oscanovaný přední panel, abych mohl jednodušeji rozmístit potřebné popisky.....



  Štítek jsem vytisknul  na papírovou samolepku, ta je ještě přelepena průhlednou tenkou fólií. Po sestaveni L-článku ještě před namontováním přepínačů jsem štítek nalepil na přední desku panelu.
Schéma zapojení celého L-článku s SWR metrem: ( pro zvětšení klikni na schéma )


 V úhlopříčce meřicího můstku je transformátor TR1 s převodem nahoru, aby bylo možné indikovat LED-kou i malá napětí (nevyvážení)  Celou indikaci jsem pak ještě doplnil o akustickou signalizaci pomocí malé piezosirénky KPE 242 – dodává např. GM electronic.
(   http://www.gme.cz/cz/kpe242-p641-023/ ) . Akustická signalizace povyšuje komfort SWR metru ještě o „level“ výše. Je totiž možnost ladit třeba i za prudkého slunečního dne kdy světlo LED je obtížně čitelné. Ladění na minimum – zánik tónu piezosirénky je opravdu luxusní  doplněk.
  Navíc minimální napětí, při kterém piezosirénka ještě píská je cca 0,8V a tedy indikuje i tehdy, když už je i červená LED-ka zhasnutá. I při napájení cca 10V má jen velmi malý odběr a neovlivňuje indikaci pomocí LED-diod.  Jediná malá vada na kráse je, že sirénka nemění výšku tónu (jen v malých mezích) v závislosti na napájecím napětí, ale jen hlasitost. Ale neměl by být problém navrhnout napětím laděný nf oscilátor například s oblíbenou 555.   Já už na to neměl místo, navíc by to asi chtělo ext. napájení. Ale věřím, že se někdo v budoucnu  mým nápadem inspiruje a takovou tónovou signalizaci SWR změnou výšky tónu vyřeší. Ale jak jsem si prakticky vyzkoušel i ladění se sirénkou KPE 242 je velmi pohodlné.  ( Pozn. Letos v Holicích byly k mání sirénky za cca 5 kč podstatně větších rozměrů než KPE 242 ovšem některé pracují již od 0,65V! )
 V celé konstrukci L-článku jsem udělal ještě jenu změnu oproti původní konstrukci bez SWR měření. Obyčejný přepínač, kterým připojuji paralelně k ladicímu kondíku kapacitu 680pF jsem nahradil také dvojitým třípolohovým typem (zap./vyp./zap.) Další polohu „zadarmo“pak využívám pro zařazení kondenzátoru 220pF do série s ladicím kondem. Na vyšších kmitočtech se totiž využívá jen malá část z kapacity kondenzátoru ( cca do 150pF ) a sérová kapacita roztáhne rozsah ladění. To je pak na vyšších pásmech méně ostré a pohodlnější. Navíc to odlehčí napěťovému namáhání otočného kondenzátoru a vf napětí se rozloží v obráceném poměru obou sériových kapacit. Obě přídavné kapacity jsou kvalitní slídové typy WK71413.

Vlastní konstrukce  a vnitřní uspořádání celého L-článku je patrné z fotografií:




Přední a zadní panel je z oboustranného kuprextitu, mechanicky jsou oba panely přišroubované k ladicímu kondenzátoru a na opačné straně pak distancí z 2mm závitové tyčky a trubičky.


   Toroidní jádra jsem povrchově upravil namotáním jedné vrstvy teflonové pásky:



 Tato úprava je praktická, kromě dobrých izolačních vlastností totiž na jádru drát neklouže a pěkně se utahuje do měkkého teflonového povrchu. Použití pásky je praktické i na feritové  toroidy, které mají ostré hrany. Páska  zamezí k prodírání izolace na vinutí. Teflonová páska se dá se pořídit v instalatérských potřebách a je původně určená k těsnění závitových spojů. Doporučuji pořídit širší provedení – páska má větší tloušťku. V případě použití na malé toroidy lze podélně rozříznout třeba skalpelem a použít k namotání užší pásek.
 Měricí odporový můstek je postaven na zvláštní desce plošných spojů, kde jsou vyleptané jen můstky:



Deska je přišroubovaná k ladicímu kondenzátoru a s indikačními LED propojena kablíkem. Blokovací kondíky v SMD provedení jsou přiletované rovnou na LED, stejně tak sériové odpory 1kΩ a 10kΩ. Obě LED diody mají čiré – průhledné pouzdro. Odpory 50Ω jsou sestavené vždy ze dvou 100Ω/2W metaloxydových odporů, jak je patrné z obrázku.
   Předřadný odpor u modré LED je 10x větší, aby byla zachovaná stejná svítivost jako červené LED. Modré (bílé) LED s 3,6V napájením totiž obecně svítí velmi dobře už i při malých proudech. Celé je to uvnitř „vydrátované“ měděným izolovaným drátem 0,8mm s PVC izolací. Dva takové vodiče se pohodlně vejdou do pájecích oček na páčkových přepínačích.
Toroid L1 nemá žádné uchycení, drží samonosně pomocí  18-ti naletovaných odboček na přepínači, Toroid L2 je přichycen stahovací páskou k originálnímu plastovému sloupku v krabičce, který slouží jako distance při sešroubování obou dílů:



 Malý toroid TR1 je k desce spojů přichycen tavným lepidlem.  V zadním panelu je třeba vyvrtat otvor, kterým prochází hlavní osa otočného kondenzátoru. Bohužel trochu vyčuhuje, ale ničemu to nevadí:



 Zkracovat tuto osu nedoporučuji, těsně vedle je kuličkové ložisko a nemuselo by se mu to líbit.
Hlavní hřídelku ale bylo třeba zkrátit cca na 6mm délky. Udělal jsem to tak, že jsem celý kondenzátor zabalil do igelitového pytlíku a nechal koukat jen osu. Přebytečný konec jsem upnul  do svěráku a opatrně odříznul pilkou na železo. Přes to, že je otočný  kondenzátor zakrytovaný plastovými díly....


..... je nutné dbát, aby se do kondu nedostal žádný prach! Mezery mezi deskami jsou malé, prach by mohl způsobit zkraty.
 Vstup a výstup L-článku jsem z hlediska rozměrů a možnosti jednoduchého a rychlého  připojení kabeláže vybavil panelovými BNC konektory. Pro připojení drátové antény využívám BNC adaptér, který se jen prostě nasune na BNC panelovou zásuvku:



Při transportu se pak  redukce jednoduše vysune čímž se krabička L- článku stane skladnější:


... a lépe se vejde do " přepravního cestovního radioamatérského portable QRP " kufříku:





                                              LW 40m + svorka na "přizemnění na něco"


pokračování příště......

pondělí 3. září 2012

GSM repeater (opakovač)



Ve snaze pomoci jednomu člověku, který žije v místě, kde není GSM signál , jsem se „zamotal“ do problematiky GSM , zesílení a úpravy signálu. Celá historie je trochu delší, začalo to tím, že dotyčný používal směrovou anténu připojenou k mobilu.

Jenomže…….
Tohle řešení je poněkud těžkopádné. Kromě toho, že je třeba pokaždé mobilní telefon připojit k anténě , nemohli ostatní majitelé mobilů v objektu telefonovat. Časem se stalo, že anténní konektor v mobilu ( Nokia 6210 ) přestal fungovat a nakonec majitel vyměnil telefon za jiný, který konektor na anténu vůbec neměl. Vyřešilo se to GSM bránou a vytvořením kopie SIM karty. To ale zas mělo další omezení – v provozu mohl být jen mobil, nebo zas jen GSM brána. V případě „opomenutí“ vypnout jedno ze zařízení zůstalo v provozu to později zapnuté.  I tohle řešení ale omezovalo ostatní účastníky GSM sítě v objektu,  kteří nemohli používat svůj mobil, tak se hledalo další řešení.
 Žádosti u operátora na pokrytí GSM signálem nebyly vyslyšeny, ba co víc, prý se v lokalitě nic neplánuje, technické řešení  a finanční návratnost není pro operátora rentabilní.
Jisté řešení se naskýtalo využitím komerčního GSM repeateru. V době asi před 3 lety však toto řešení bylo poměrně drahé a nikdo nebyl ochotný do repeateru investovat.
  Vzhledem k tomu, že se v té době objevily díly z vyřazených GSM základnových stanic NOKIA, napadlo mě je využít a GSM repeater postavit. Moduly  z jednotek AFEA – duplexery  a  linkové zesilovače  ze stejné jednotky sloužící k zesílení signálu před rozdělením do přijímačů se staly základem pro mojí konstrukci. Klasické repeatery fungují tak, že zesilují zvlášť uplink a zvlášť downlink , jejich výstupy jsou spojeny duplexerem a šup s tím do antén.

 Jedna na střeše, druhá v indooru, v budově. Nejedná se tedy konkrétně o "opakování" signálu jako je tomu třeba u DECT opakovačů pro bezšňůrové systémy, kde se opravdu signál "nahraje" do paměti opakovače a vhodný okamžik vysílá.
   GSM "opakovače" většinou pracují analogově, signál se pouze zesiluje a zesílený vyzařuje do prostoru.
   Ale já chtěl něco víc. Už to nebyla jenom honba za signálem v jednom nejmenovaném místě, už to bylo o tom si něco dokázat, hrát si. Protože v jednotkách byly také  krásné dutinové pásmové propusti, které šly přeladit tak, že dokázaly vyfiltrovat skupinu 2 -3 GSM kanálů, napadlo mě zkonstruovat repeater jinak. Využít jen jednu jedinou anténu a jeden z kanálů anténou přijmout, zesílit a konvertorovat  třeba o 20MHz výš do jiného kanálu.  A stejnou anténou opět vysílat. Stejně tak pro uplink a downlink, tedy dva směšovače. Výhodou tohoto řešení mělo být, že se repeater při velkém zisku nemůže  rozkmitat a do antény může jít výkon v řádu jednotek wattů. Vykrytí by pak v případě použití nějakého všesměru s 8 dB ziskem mělo stačit pro menší vesnici. S konečným řešením jsem se „prasil“ po večerech několik týdnů. Celé soustrojí sice využívalo vesměs dílů z výše zmíněné jednotky, ale bylo třeba udělat několik napájecích zdrojů včetně předpětí pro GASFETY, a konečné řešení odlaďovat přímo na místě, kde byl dostupný jen slabý signál jednoho vzdáleného  sektoru GSM základnovky.
   Nebudu to prodlužovat, celá myšlenka sice byla hezká, ale GSM síť si tohle nenechala líbit.
To že základnovka vysílala třeba na kanále 81 a já to mobilu předhodil zkonvertorované na kanále 91  prostě nefungovalo. Informace o  kanálu jsou nejspíš obsaženy v servisních informacích, které TRX mobilu zpracovává a vyvolávalo to zmatky. Konkrétně se na displeji mobilu objevovalo „NETWORK MISMATCH „ ( Nokia 3110 ). Občas to volalo, ale jen pokud byl telefon zapnut v oblasti se signálem  a pak přešel do oblasti repeateru. Bylo to nespolehlivé, signál na telefonu sice byl, ale při pokusu zahájit hovor to zapípalo a NIC.
Konzultoval jsem problém s několika GSM „GURU“ a v podstatě mi potvrdili, že tohle fungovat prostě nemůže.
    Ale  nechtěl jsem to vzdát. Dobře, mobil potřebuje to, co vysílá základnovka se vším všudy.
To mají ošéfované některé profi GSM repeatery, které ale fungují jinak, v podstatě se tvoří celý GSM signál znovu včetně signalizace a Broadcast Channel.
Napadlo mě vyfiltrovanou skupinu kanálů konvertorovat do ISM pásma (2,4GHz ) takto ho poslat na vzdálené místo a tam zas zkonvertorovat zpět. To samozřejmě obousměrně. Jenomže tahle myšlenka mě možná bohudík po chvíli opustila.. Krom toho, že byla technicky poměrně náročná s sebou nesla riziko, že na nestandardní využití ISM pásma někdo přijde a bude „průser“. Navíc se v „přenosové trase“ na 2,4GHz mohl objevit nějaký rušivý signál třeba z WIFI a ten  po konverzi do GSM pásma by na straně BTS mohl nadělat pěknou paseku.
   Mezitím uplynul nějaký čas a můj kamarád se opět připomněl.
Zas to zkrátím. Celý původní bazmek jsem rozebral a použil jen dva duplexery a linkové GSM zesilovače. Tak jak jsou řešeny klasické komerční GSM repeatery.

(Pozn:  Problematice repeaterů se věnuje poměrně podrobně bakalářská práce na : http://www.vutbr.cz/www_base/zav_prace_soubor_verejne.php?file_id=8675   doporučuji prostudovat, problematika repeaterů je popisována od strany 20 dokumentu.)

Legislativně je provozování repeaterů „ošetřeno“ dle dle :  vo-r_24-11_2008
http://www.ctu.cz/cs/download/oop/rok_2008/vo-r_24-11_2008-16.pdf

 Celé to je zapojené pouze analogově, tedy zesílen uplink a downlink zvlášť a jeden z duplexerů je použit obráceně – jeho TX strana jako RX a naopak. Ničemu to nevadí, při použitých úrovních je stejně celý duplexer  jako kanón na vrabce. Celý zisk cca 30 dB ale byl malý, spojení nespolehlivé , chvílemi se rozpadalo, s mobilem musel být člověk přilepený u indoor antény, aby to volalo. Po čase jsem oba zesilovací směry doplnil ještě hybridním zesilovačem PFO145 z GSM mobilního telefonu Dancal. Nádherná součástka, při napájení 5V to dává při buzení cca 4mW asi 1W vf výkonu v GSM pásmu 900MHz. Po doplnění celého homemade repeateru  těmito obvody se celý systém rozkmital, izolace mezi oudoor a indoor anténou byla malá a zisk opakovače moc velký.
Bylo třeba nahradit všesměrovou na střeše  YAGInou, směrovanou přímo na BTS a dovnitř umístit anténu s opačnou polarizací a tak, aby izolace mezi nimi byla co největší. Podařilo se  izolace  cca 84 dB , zisk repeateru jsem nastavil na -65 dB. Na outdoor anténě byl  signál v úrovni -56 dB . Indoor pokrytí se velmi zlepšilo, na této anténě bylo cca  7mW výkonu.  Takto opakovač pracuje dodnes, zatím byla jediná porucha na síťovém napáječi, který odešel po bouři. Celý systém byl na přání  ještě doplněn záložním zdrojem napájení coby vyřazené gelové baterie 12V. V místě instalace často není dostupná el. síť  a právě v tuto dobu je většinou důležité používat mobilní telefon.

  Před pár týdny se objevil další zájemce. Zmínil jsem se, že řešení signálu je , a opět jsem byl „ v tom“ . Jenomže už není z čeho dělat, všechny vyřazené věci jsou nejspíš někde recyklovány. Navíc není čas se s tím babrat, pokud to už je to vyzkoušené a pokud už to člověk nedělá pro radost, stává se to prostě ( alespoň pro mne ) nezajímavé.  Je nutné použít nějaké tovární řešení. Požadavek: konečné řešení musí být co nejlevnější… aneb cena je až na prvním místě.. Nikdo nechce platit za něco , co jiný a jinde má zdarma   ( GSM signál).  Co kdyby se časem přeci jen postavila někde blízko GSM věž, celá investice je  pak v kopru.
  Po dopručení konkrétního modelu  a následném procházení webu jsem narazil na různé výrobky. Ceny na českých webech trochu povolily, už existuje i řešení v cenách okolo 5000-15000kč za repeater + další cca 1000 - 3000kč za antény + kvalitní kabely a další bižuterii okolo. Docela mě zajímalo, co je na vlastních repeaterech tak drahého. Jedná se o pár součástek. Duplexery mohou být  při používaných výkonech levné se SAW rezonátory, stejné, jako se používaly v prvních mobilech. A  aktivní prvky už také nejsou tak drahé. Když celý repeater co do složitosti a náročnosti výroby porovnáme třeba s mobilním telefonem , nebo základní deskou do PC, zjistíme, že  cena je dána především trhem a počtem vyrobených kousků. Při průzkumu trhu jsem dále zjistil že další  velkou část  ceny celého GSM opakovače dělá marže obchodníků. Bývá od 100 – 500 procent, a protože se jedná o zboží, které se až tak často neprodává, mohou si obchodníci takové marže dovolit. Zajímavě jsou pak ceny rozdělené ještě podle výkonu ( zisku) opakovače, přičemž pokud je větší zisk, raketově roste i cena. Není tedy vyjímka , že repeater se ziskem 55 dB stojí cca 5000 kč a podobný ( skoro stejný) se ziskem 65 dB už je za 10 000 kč. Kolik je oněch 10dB rozdíl ve vlastním  pokrytí GSM signálem a  v cenách součástek nemusím zejména radioamatérům zdůrazňovat. I ceny na E-bay se drží poměrně vysoko, ty úplně nejlevnější typy jsou okolo 2500kč.



Napadlo mě zakoupit nějaký levný komerčně řešený opakovač a v případě malého zisku doplnit už třeba výše zmíněné hybridní zesilovače, nebo oblíbené minicircuit obvody někam na konec zesilovacího řetězce dovnitř. Disponuji potřebnou měřicí technikou ( Wavetek 4015 radiotester do 1GHz , spektrák HP8951E a mám možnost zapůjčení FSH ) , takže jsem se případné úpravy nebál.
 Tedy šel jsem po ceně a narazil v podstatě na to nejlevnější co se dá vůbec koupit. Na oblíbeném  dealextreme.com  nabízí pod objednacím kódem SKU 54136  za necelých 50 dolarů vlastní repeater + napáječ. Označení výrobku je GSM TD-950 . V nabídce na DX je ještě výrobek se stejným označením TD-950  (a objednacím kódem SKU 26146 ) ovšem za dvojnásobnou cenu. Není na tom nic divného, všiml jsem si , že tam někdy stejné výrobky mají jiné kódy a zejména rozdílné ceny.  V případě těchto dvou GSM repeaterů věřím, že se jedná o identické výrobky, pocházející od jednoho (OEM) výrobce.
Repeater  (SKU 54136 ) byl cca za 10 dní od objednávky doma. Musel mi ovšem objednat kamarád, mám bohužel stále zablokovaný PAY-PAL. I tak při aktuálním  naprosto šíleném současném kurzu 21kč/dollar  vyšla   jeho cena na pouhých 1072kč : ( kde jsou ty doby 16kč/dolar L )

Original Transaction
 Date
 Type
 Status
 Details
 Amount
 May 28, 2012
Payment To dealextreme
 Completed
 ...
-$50.69 USD

Related Transactions
 Date
 Type
 Status
 Details
 Amount
 May 28, 2012
Currency Conversion
 Completed
-1,071.68 CZK
 May 28, 2012
Currency Conversion
 Completed
$50.69 USD


Business Name:
dealextreme    (The recipient of this payment is Non-U.S. - Verified)Email:
sales@dealextreme.com


Shopping Cart Contents
Qty
Item
Options
Price
1
GSM 900MHz Mobile Phone Signals Booster Repeater (50 dB)
Item # 54136

$49.80 USD
1
Flat to Round Power Plug Convertor
Item # 3529

$0.89 USD
Amount
$50.69 USD


Item Total:
$50.69 USDSales Tax:
$0.00 USDShipping:
$0.00 USDHandling:
$0.00 USD


Total amount:
-$50.69 USD (equals -1,071.68 CZK)Fee amount:
$0.00 USDNet amount:
-$50.69 USD


Conversion from:
-1,071.68 CZKConversion to:
$50.69 USDExchange rate:
1 Czech Koruna = 0.0472997 U.S. Dollars


Invoice ID:
2379848Date:
May 28, 2012Time:
10:19:57 GMT+02:00Status:
Completed

Dokonce to prošlo BEZ CLA, pošťačka to přinesla až do domu bez dalších poplatků:

Jako notorický rozebírač všeho jsem se vrhnul do útrob opakovače:



 Uvnitř v podstatě vše co jsem předpokládal, včetně SAW duplexerů.  Cena jednotlivých součástek objednaných jednotlivě třeba u Farnela převyšuje cenu zařízení. To je dnes normální, nezřídka kdy je cena jednoho speciálního prvku vyšší, než cena celého zařízení, kde je namontováno i více takových součástek. Je to dané počtem kusů, který výrobce zařízení objedná, navíc má jiné podmínky, než jednotlivec.
   Provedení  repeateru velmi kvalitní,  mechanická konstrukce  skoro na profi úrovni.
  To se bohužel nedá říct o přibaleném síťovém napaječi 5V/2A :



 Ten byl v provedení pro čínsku síť ( kvůli tomu objednána redukce) a něco v něm chrastilo, vypadalo to na nějaký uvolněný šroubek, nebo něco podobného. Ani jsem se ho raději neodvážil k repeateru připojit. Zdroj sice fungoval, při testu na stole dával napětí naprázdno 5,2V a pokud nebyl zatížený vydával podivné relaxační zvuky. Při zatížení proudem 2A  přestal fungovat.  Použitím „hrubé síly“ jsem jej rozloupnul   ( šlo to hladce, šetřili i na lepidle spojujícím oba díly zdroje)  a ihned bylo i cítit, že to zdroj opravdu nepřežil. Shořel nějaký SMD odpor a tlumivka.  Co mě ale docela překvapilo, že na primární straně zdroje chybí usměrňovací můstek , filtrační kapacity a jakékoliv odrušení. Opět ve snaze ušetřit se síť usměrňuje pouze jednou diodou, jako filtrace slouží 22nF/400V a v sérii se síťovým přívodem je ještě varistor, který má původně omezit proudovou špičku při nabíjení kondíků.  Jinak na desce vše ostatní chybí, místo toho jsou tam propojky:


 K napájení repeateru jsem použil spínaný napáječ od cisco routeru 5V/2A. Při měření odběru jsem zjistil, že repeater odebírá cca 600mA. To možná byl také důvod, proč původní napáječ shořel, údaj 2A na něm byl jaksi přehodnocený  ( PMPO J )  a při onom odběru 600mA by nejspíš asi nějakou dobu fungoval.  I když jsem rád, že odešel hned při testu na stole, kdo ví , co by se časem při poruše napáječe stalo. Také jsem do repeateru doplnil na vstup napájení zenerovy diody 6,2V a pojistky ( drátek z pojistky) . Bylo jednodušší to udělat zvlášť pro UPlink a DOWNlink zesilovače:



 Při případné poruše napájecího zdroje a přepětí zvýšený proud přetaví pojistku. To samé, pokud nějaký „ technik“ třeba dostane nápad zkusit připojit jiný zdroj.  Škoda, že nějaká ochrana už v repeateru není vestavěná ( ani proti přepólování)
   Repeater jsem podrobil testu, protože v místě bydliště mám signál velmi silný ( vidím na BTS z okna) připojil jsem opakovač na spektrální analyzátor s tracking generátorem.
Výsledky jsou na screenech ze spektráku..

 Zisk repeateru je  okolo 60 dB v obou směrech na krajích pásma pak o něco málo méně.  Uplink je cca o 3 dB silnější , ale to nehraje roli. Při     -40dB úrovni na vstupu to umí cca 100mW výstupní výkon. To dělá ve spojení s 12dB směrovu YAGI a odečtení útlumu koaxiálu cca 1W ERP. Zkoušel jsem ještě při jakém výkonu začne koncový zesilovač limitovat. Pro kompresi cca 2 dB se jedná přibližně o +22dBm.  Víc jsem nebudil, měl jsem strach o koncové obvody. Asi by také nebylo od věci použít napájecí zdroj s proudovým omezením, aby chránil repeater před velkým odběrem, nebo nějakou poruchou. Bohužel  koncové obvody se mi nepodařilo identifikovat:




Ostatní součástky včetně MAR-x obvodů jsou známé a v podobných konstrukcích používané. Na desce zesilovače je místo pro SMD stabilizátory, výrobce nejspíš ve snaze ušetřit  použil stabilizovaný zdroj a uvnitř repeateru stabilizátory neosadil.  ( Do těchto míst jsem umístil ochranné zenerky + tavný drátek z pojistky.) Zisk repeateru se zvedá, pokud zvedneme napájecí napětí, nešel jsem nad 6 V, měl jsem strach, co na to řeknou polovodiče. I když nahradit by se to nechalo, viz třeba zmíněné PFO145, kterých mám  zásobu, nebo nějaké MSA-xxx. Důležité je, aby byly všechny zesilovací stupně lineární, jde o GMSK modulaci.  Na výstupu  každého PA je ještě pro jistotu jako pásmová propust osazena polovina SAW duplexeru.
Zajímavá je funkce zelené „ kontrolky „ signal. Ta svítí po zapnutí opakovače i když žádný signál nikde není. Není divu, stejně tak jako červená kontrolka je i tato zelená připojená rovnou za spínač napájení. Tady se tedy také šetřilo, v lepších a dražších variantách repeateru  je na výstupu downlinkového zesilovače vf diodový detektor a komparátor na něj připojený spíná tuto LEDku. Prakticky se tedy zelená LED v takovém případě rozsvítí, pokud je na  výstupu ( vstupu) repeateru nějaký signál. Ale je to funkce, která není důležitá, pokud má cenu přístroje zvednout na dvojnásobek, je to drahá kontrolka.

 Repeater jsem podrobil 24 hod. zatěžkávací zkoušce na stole při výstupním výkonu +20dBm a občas otočil směry, protože jsem byl schopen měřit jen jednocestně. Zatěžkávací zkoušku GSM repeater přežil bez újmy, nainstaloval jsem jej  tedy na objednaném místě.
 Nejdražší položkou v celé instalaci byla nakonec anténa. V každém případě i zde platí , že nejlepší zesilovač je anténa, ideální je  na outdooru směrový systém, který směrujeme do místa nejsilnějšího signálu operátora. Vhodné je na nastavení směru použití mobilu se servisním menu ( Field Test např. Nokia ) a seznam BTS základnových stanic. Byla použita outdoorová  anténa s laminátovým krytem  – 12dB YAGI BD911P  – výrobek RCD radiokomunikace. http://www.rcd.cz/user-files/tinymce/files/bd911p-cz.pdf   Klasické  nekrytované holé antény YAGI zejména při námraze a hustém sněžení  přestávají fungovat – zmenšuje se jejich zisk a zhoršuje se přispůsobení. Do místa instalace je potřeba maximální spolehlivost zejména v zimním období, kdy může být obec odříznutá právě třeba sněhovou kalamitou od okolního světa.
 Při instalaci je důležité změřit izolaci obou antén, měla by být alespoň o 15-20dB větší než je zisk repeateru. V opačném případě hrozí rozkmitání repeateru a možnost zarušení GSM pásma. V žádném případě nelze instalaci provádět na slepo.  ( Doporučuji si přečíst článek z tohoto odkazu:  http://vucako.wordpress.com/2011/04/26/gsm-opakovac-do-kazde-domacnosti/  ) Pozor na to, instalace by se měla provádět po předchozím změření výkonových poměrů v místě, včetně zmíněné izolace antén a zisku repeateru, který se může lišit kus od kusu. V mém případě byla izolace  mezi venkovní a vnitřní anténou cca 78-82 dB, je patrné „zvlnění“ v pásmu 890-950MHz. Vnitřní yagi je v horizontální polarizaci, při vertikální byla izolace cca o 8 dB horší.  Je třeba používat  kvalitní kabely,  ty opravdu dobré jsou v cenách okolo 50kč/kus a mají na 1GHz max. 1dB / 10 metrů.  Třeba H1000, nebo RLA10. Důležitá je „prosákavost“ kabelu, neboli správně jeho kvalitní stínění. Kabel by prostě neměl vyzařovat. Naprosto nevhodný ( útlumově  ) je RG-58 a RG-213.


  Z amatérské praxe vím, že lze využít nízkoútlumových kabelů s impedancí 75 Ohmů, nepřispůsobení je v nejhorším případě 1:1,5 k 50Ohm systému. Útlum nepřispůsobením  je zanedbatelný a rozhodně ho nahradí zisk repeateru. (http://www.simandl.cz/stranky/czfreenet/konektory/konektory.htm  )  Na trhu jsou dostupné poměrně levně třeba H125 od Beldenu, nebo CM402CU od Nordixu, případně kvalitní kabely fy Kavel -   např. i mezi radioamatéry oblíbený KF-114. Mě se nepodařilo sehnat levný 50 Ohm kabel v potřebné metráži, úspěšně jsem jej nahradil typem KF114. Při předpokládané délce cca 20m je změřený útlum na 950MHz cca 3,6 dB včetně konektorů. Pro jistotu změřeno celé klubko 60m:


 Při větších vzdálenostech  je použití kabelu s nižším útlumem nutností.
  Jako indoorové antény jsou v příslušenstvích GSM repeaterů nabízené všesměrové neziskové antény, praktickým měřením a porovnáváním se známou GSM anténou jsem zjistil, že jsou sice použitelné, ovšem jejich všesměrovost a hlavně zisk je bídný. Jednu z nich jsem rozebral, co je uvnitř je vidět na obrázku:



 Takový motiv na tištěném spoji ( nesymetrický dipól?) nemůže být všesměrový, navíc změřené PSV této antény je v pásmu GSM okolo 2,8 a víc.
   Protože je v místě pokrytí důležitý každý dB, je ideální i v indooru použít nějakou ziskovější anténu, při testech se osvědčila se např. mobilní magnetka 5/8 lambda, která se na anténním analyzátoru zkrácením zářiče vyladila na PSV = 1,2. Nevhodnou a špatnou anténou je také  proutek lambda/4 . Naprosto ideální je použití nějaké ziskové sektorové antény, která má potlačení zisku nahoru nad a dolů pod anténu, naopak vysílá v rovině antény. Není vyjímka zisk okolo 13dB, takové antény lze je občas zakoupit na E-bay nebo na různých burzách. Jsou to většinou  nové ze zásob a již nepoužívané sektorové antény z GSM systému, které mají pouze jeden jediný  koaxiální konektor (nediverzitní).
    Signál z repateru lze i rozbočit a použít dvě antény na různých místech, důležité je použití kvalitních rozbočovačů   ( wilkinsonovy děliče ) . Naprosto nevhodné jsou jako příslušenství k repeaterům občas nabízené odporové děliče ( útlum 10 dB). Použitelné jsou feritové rozbočovače ( po rozebrání mi připomínaly známý a starý PBC21) , jejich průchozí útlum je ovšem okolo 5-7 dB. Osvědčil se SAT rozbočovač od fy Konig:



 Ten nabízí GES electronic za necelých 50kč. http://www.ges.cz/cz/fc-2splt-GES08101856.html  Měření ukázalo v GSM pásmu průchozí útlum cca 4,5 dB a izolace mezi porty víc jak 30dB:


 Výše popsaný repeater  z DX jsem s úspěšně namontoval a mohu jej vřele doporučit, vzhledem k vynikajícímu poměru cena/výkon.  Počítám, že i případný servis nebude problém, ten může nastat při bouřích a bleskových výbojích v blízkosti instalace.
   V místě instalace nebyl ani venku žádný GSM  signál, volat se dalo  prakticky pouze ze střechy domu  a s četnými výpadky v hovoru. Popsané řešení zajišťuje ve větší části  dolního patra a v polovině prvního patra budovy signál nejen pro hovor, ale i pro využití datového připojení v pásmu GSM ( EDGE). Jistá nevýhoda je absence diverzity, projevuje se občasným „zakuňkáním“ hovoru při pohybu s mobilem. Jev je však pozorovatelný jen v krajních částech budovy, v okolí indoor antény je hovor kvalitní bez jakéhokoliv výpadku. Použitý kabel CAVEL KF114 se ukázal jako velmi kvalitní a i přes 75 OHM impedanci bez  problému použitelný. Malý problém je s N-koncovkami pro tento kabel, já použil rozebraný lisovaný úhlový N-konektor původně pro kabel RG393 (RG-213) Stínění s opletení jsem přehrnul přes plášť kabelu a takto zasunul do těla konektoru.  Zbytek stínění jsem pak zahnul opět přes tělo konektoru a převlékl samosmršťovací bužírkou. Není to sice úplně ideální, ale montáž je třeba udělat tak, aby přívodní kabely k repeateru byly fixovány k tělu třeba stahovacími pásky a aby kabel od repeateru nebyl nijak namáhán tahem. Připojení k venkovní anténě je provedeno prostou F-spojkou, anténa je z výroby vybavena přívodním cca 5 m dlouhým kabelem v provedení RG-58 – low loss. Výhodou F-spojky je, že lze napojit kabel s průměrem 5mm na kabel o průměru 7mm. F konektory se totiž vyrábějí s různým průměrem vnitřní části, objevil jsem f-konektor i pro cca 3,5mm kabel. Útlum takového spoje na 1GHz je okolo 0,5 dB. Doporučuji F spoj namazat uvnitř třeba průhlednou silikonovou vazelínou kvůli případnému vnikání vlhkosti, pokud je spojka umístěna venku ještě  zaizolování samovulkanizační páskou ( Rotunda atd.. ) )  Po podrobnějším testování pokrytí v místě instalace jsem zjistil, že funguje i síť operátora Vodafone a T-Mobile, repeater je širokopásmový a zesiluje prakticky vše v GSM pásmu. Do budoucna je ještě plánovaný záložní zdroj pro případ výpadku sítě.




---------------------------------------------------------------------------------------------------------
POZN.

Dne 5.3.2013 již nelze objednat původní repeater TD-950  a na DX.com je další dostupný za cenu 67 dolarů  TD-960:
http://dx.com/p/td-960-gsm-cell-phone-signal-repeater-booster-amplifier-kit-blue-177280
I tak je cena do cca 1400 kč a rozhodně se vyplatí.

ALE!!!!! na www.aliexpress.com  lze podobné zboží zakoupit už za 40 dolarů bohužel musíte platit kartou - nelze použít paypal  :-(
 ----------------------------------------------------------------------------------------------------------------------------
 29.3.2012

Tak už je zase model  TD-950  (SKU 54136 ) na DX.com k  mání.
Mě ale mezitím dorazil repeater z aliexpres.com. Opjednával jsem pro známého, naž mu repeater namontuji, podrobil jsem jej opět důkladné kontrole. Nejprve k Aliexpres.com. Je třeba platit kartou, penízky ale nedorazí k prodejci - ten je dostane, až kupující potvrdí, že je vše v pořádku.
 Já jsem objednával tento model:

http://www.aliexpress.com/snapshot/220901656.html

 Stál 39 dolarů i s poštovným, na účtu mi strhli 829kč:
PLATBA KARTOU
WWW.ALIEXPRESS.COM /LONDON DATUM PROVEDENÍ TRANSAKCE: 2013-03-16
-828,87


26.3. repeater dorazil jako doporučený balík na poštu.  Tedy 10 dní.




A takhle to vypadá uvnitř:




Označení repeateru z aliexpres.com  je GSM950.  Má stejné rozměry jako TD-950.
Oproti verzi TD-950 z DX ušetřili dva duplexery. Pravda v TD-950 jsou použité pouze jako výstupní filtry a nejsou nezbytně nutné - nahradí je ten výstupní. Ale musí se nechat, že desinger TD-950 byl prostě preciznější a pro jistotu duplexery osadil jako výstupní filtry v obou směrech.
Downlinkový směr má o jeden aktivní zesilovací prvek více ( celkem 6 stupňů ) uplinkový pouze 5stupňů. Zde je také rozdíl oproti TD-950, kde je 5+5 obvodů a koncepce je symetrická.
Napájení je zde ale řešeno lépe, stabilizátor 7809  "táhne" celý repeater, rovněž přiložený síťový zdroj 12V/2A je kvalitní. Ovšem je třeba doplnit redukci na české zásuvky, v originále má zdroj dva nože.
Odběr repeateru je při 12V cca 800mA.  Opět jsem repeater podrobil měření, výstup ze spektrálního analyzátoru je zatlumen 40dB útlumákem. Na vstupu repeateru je tedy signál s úrovní -40dBm.
Měřeny oba směry:











Další z testovaných repeaterů je opět z DX.com, má označení TD-960 ( sku 177280 ) a jeho cena byla 67,20 dolarů.  Repeater byl objednán v době, kdy původní a vyzkoušený TD-950 byl  "SOLD OUT"
- vyprodaný a jeden zájemce z SRN nutně potřeboval vyřešit signál v kovové a  výrobní hale.
Nyní je ale levnější TD-950 opět skladem a lze objednat. Problém DX jsou ale dlouhé dodací lhůty - tento model dorazil až cca po 1 měsíci od objednávky. Pravda je, že zpoždění moha způsobit oslava nového roku hada v Číně, nicméně dodací lhůty DX jsou většinou delší než 14 dní.




Napájení je tentokrát z 9V/3A síťového  adaptéru. Odběr repeateru je ale  menší a pohybuje se mezi 1-1,1A .  Vnitřní stabilizátory napájejí 7805 napájejí pouze část zesilovacího stupně, budicí a koncové obvody jsou napájeny přímo napětím  9V z externího napaječe. Pozor na to třeba při použití v autě - narozdíl od předchozího repeateru GSM950 je zde nutné použít externí stabilizaci na 9V. Vnitřní provedení napovídá, že se jedná o "vyšší level" i v popisu výrobku je uveden větší zisk.

Vnitřní provedení:



Repeater je postaven na desce určené i pro model TD-970. Výrobce modifikací v  osazování součástek zjednodušuje výrobní proces - na desce je možno osadit další zesilovací stupně případně detektor signálu.
V tomto případě je místo pro tyto obvody neosazené.  Jedná o  provedení s 6+6 zesilovacími prvky,
dovnlink tohoto repeateru má podle měření  zisk téměř 70dB, uplink 60dB.  Je ovšem patrné poměrně velké zvlnění v celém GSM pásmu - cca 5-8 dB. Je to dáno nejspíš použitím jiných typů duplexerů. Např. repeater TD-950 je narozdíl od tohoto TD-960 poměrně "rovný" ,měření zisku vypadá lépe a více "lahodí oku". V praxi to ale není na závadu, zvlnění nemá zvlášť strmé boky a v provozu se amplitudová změna v závislosti na kmitočtu projeví pouze vetším ziskem pro některé GSM kanály:





TD-960 jde vybudit až na cca 0,9 W výstupního výkonu pro kompresi 3dB.  Repeater tedy bez problému zpracuje signál z outdoorové antény do úrovně -40 dBm, silnější signály už budou na výstupu repeateru omezovány. V uplinkovém směru může být max. úroveň signálu na vstupu -30dBm. Pro případné využití  třeba v autě nebo v místě, kde je úroveň signálu vně budovy větší bude třeba tlumit, nebo využít repeater levnější - s menším ziskem. Vždy!!!! je ale třeba před uvedením do provozu měřit separační útlum mezi namontovanými anténami a tento útlum verifikovat s útlumem repeateru. V případě, kdy vychází útlum mezi anténami menší než je zisk repateru je třeba zesílení upravit třeba použitím útlumových článků. Rezerva  by měla být minimálně 8-10 dB, aby i při případných odrazech signálu od náhodných překážek ( automobil, pohyb kovových předmětu ) nedošlo k rozkmitání opakovače. Důrazně opět varuji před montáží "na slepo".
Bez potřebné měřicí techniky nelze bezpečně repeater nainstalovat!!!!!!!!!

Repeater TD-960 je rozměrově vetší než model z Aliexpres.com s označením GSM950 :
